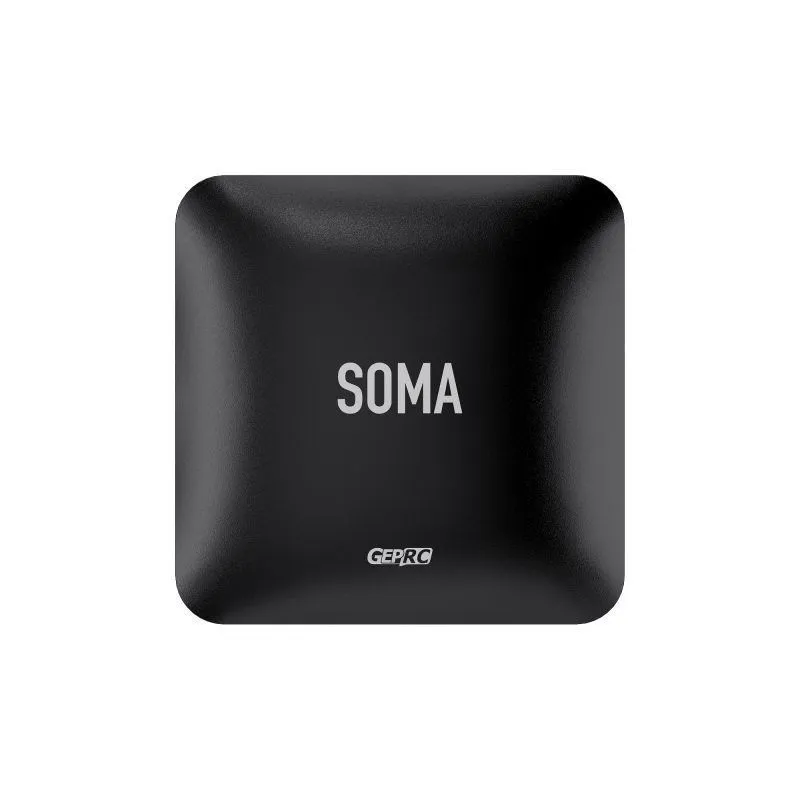

Направленная панельная антенна GEPRC SOMA 3.3 ГГц
Ответим по срокам, цене и совместимости компонентов в течение одного рабочего дня.
- Модель
- GEPRC SOMA 3.3G Directional Patch Antenna
- Центральная частота
- 3.3 ГГц
- Рабочая полоса частот
- 3.0–3.5 ГГц
- Поляризация
- Правая круговая (RHCP)
- Коэффициент усиления (Gain)
- 17 dBi
- Осевое соотношение (Axial Ratio)
- ≤3
Описание

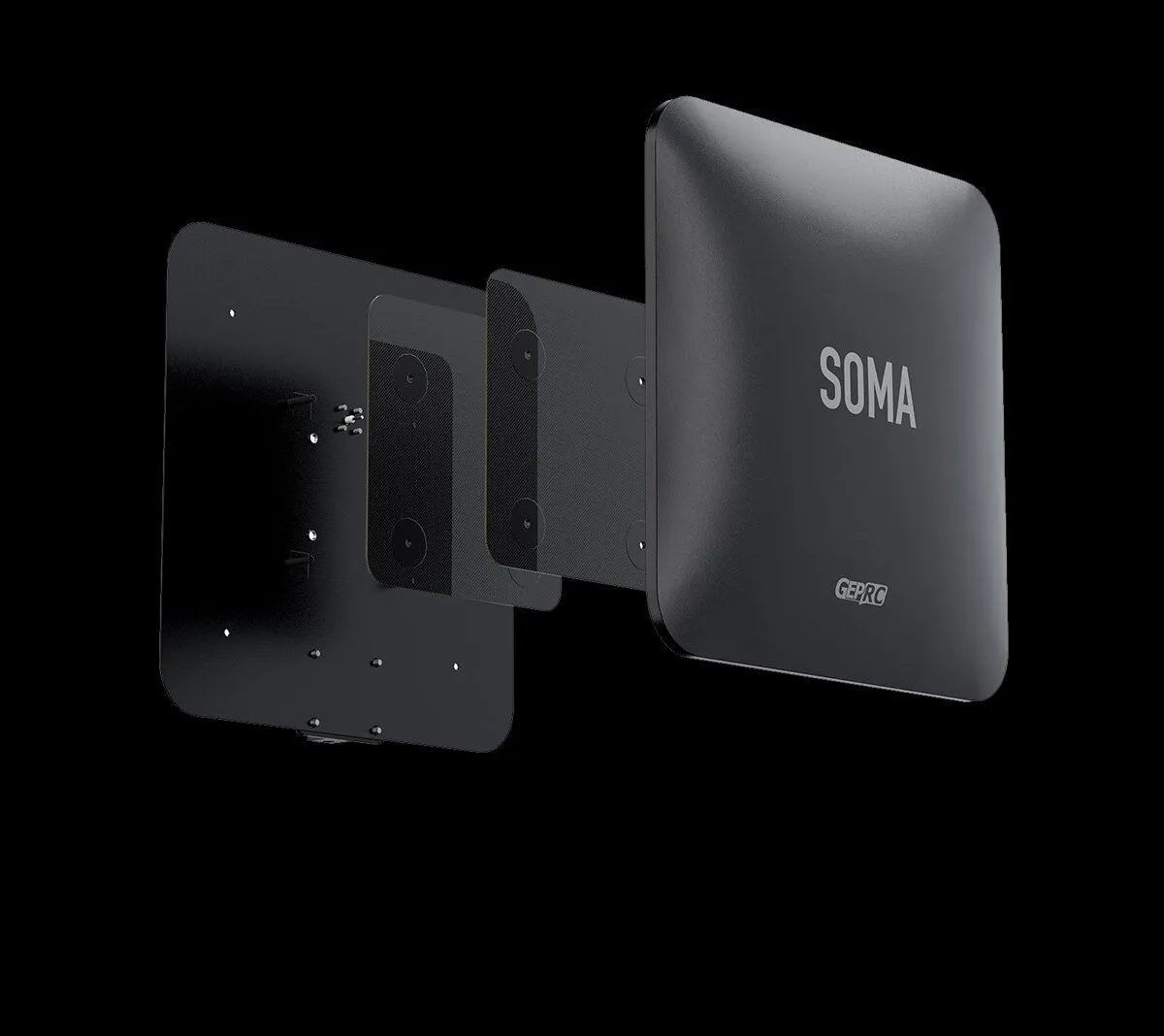

Направленная панельная антенна GEPRC SOMA 3.3 ГГц представляет собой высокоэффективное решение для приема сигнала в диапазоне 3.0–3.5 ГГц, выполненное на основе двухслойной высокочастотной печатной платы (PCB). Антенна обеспечивает коэффициент усиления до 17 dBi при низком КСВН (≤1.47), что гарантирует исключительное качество приема сигнала. Ультратонкий корпус из ABS, основание из алюминиевого сплава 1/4″ и совместимость с различными кронштейнами делают эту антенну оптимальным выбором для наземных станций и стационарных точек приема.
Общие характеристики
- Тип: Направленная панельная антенна (Patch Antenna)
- Модель: GEPRC SOMA 3.3G Directional Patch Antenna
- Бренд: GEPRC
- Диапазон частот: 3.0–3.5 ГГц (центральная частота 3.3 ГГц)
- Поляризация: Правая круговая (RHCP)
- Коэффициент усиления: 17 dBi
- КСВН (VSWR): ≤1.47
- Разъем: SMA (наружная резьба, внутреннее отверстие)

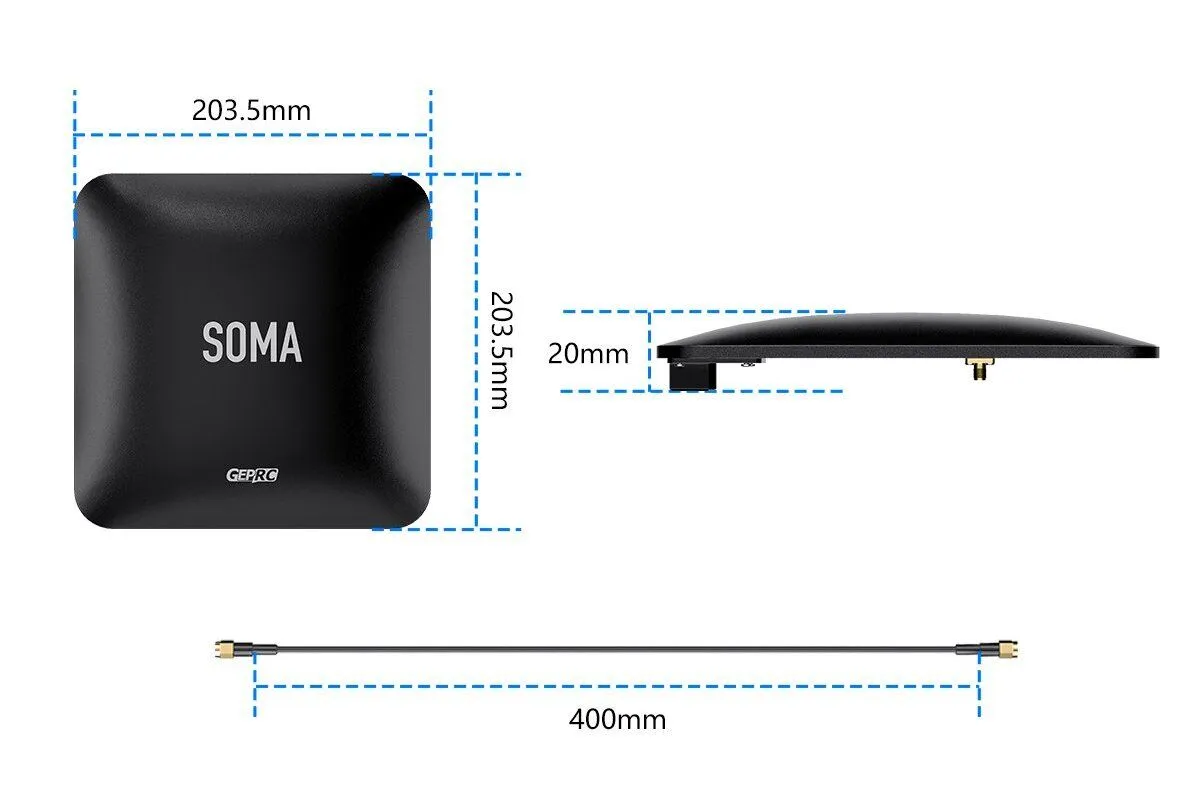

- Габариты: 203.5 × 203.5 × 20 мм
- Вес: 293 г
- Материал корпуса: ABS
- Материал основания: Алюминиевый сплав 1/4″
Характеристики
- Модель
- GEPRC SOMA 3.3G Directional Patch Antenna
- Центральная частота
- 3.3 ГГц
- Рабочая полоса частот
- 3.0–3.5 ГГц
- Поляризация
- Правая круговая (RHCP)
- Коэффициент усиления (Gain)
- 17 dBi
- Осевое соотношение (Axial Ratio)
- ≤3
- КСВН (VSWR)
- ≤1.47
- Эффективность излучения
- 86%
- Подавление кроссполяризации
- -25 дБ
- Габариты
- 203.5 × 203.5 × 20 мм
- Вес
- 293 г
- Материал корпуса
- ABS
- Материал основания
- Алюминиевый сплав (резьба 1/4″)
- Тип разъема
- SMA (наружная резьба, внутреннее отверстие)

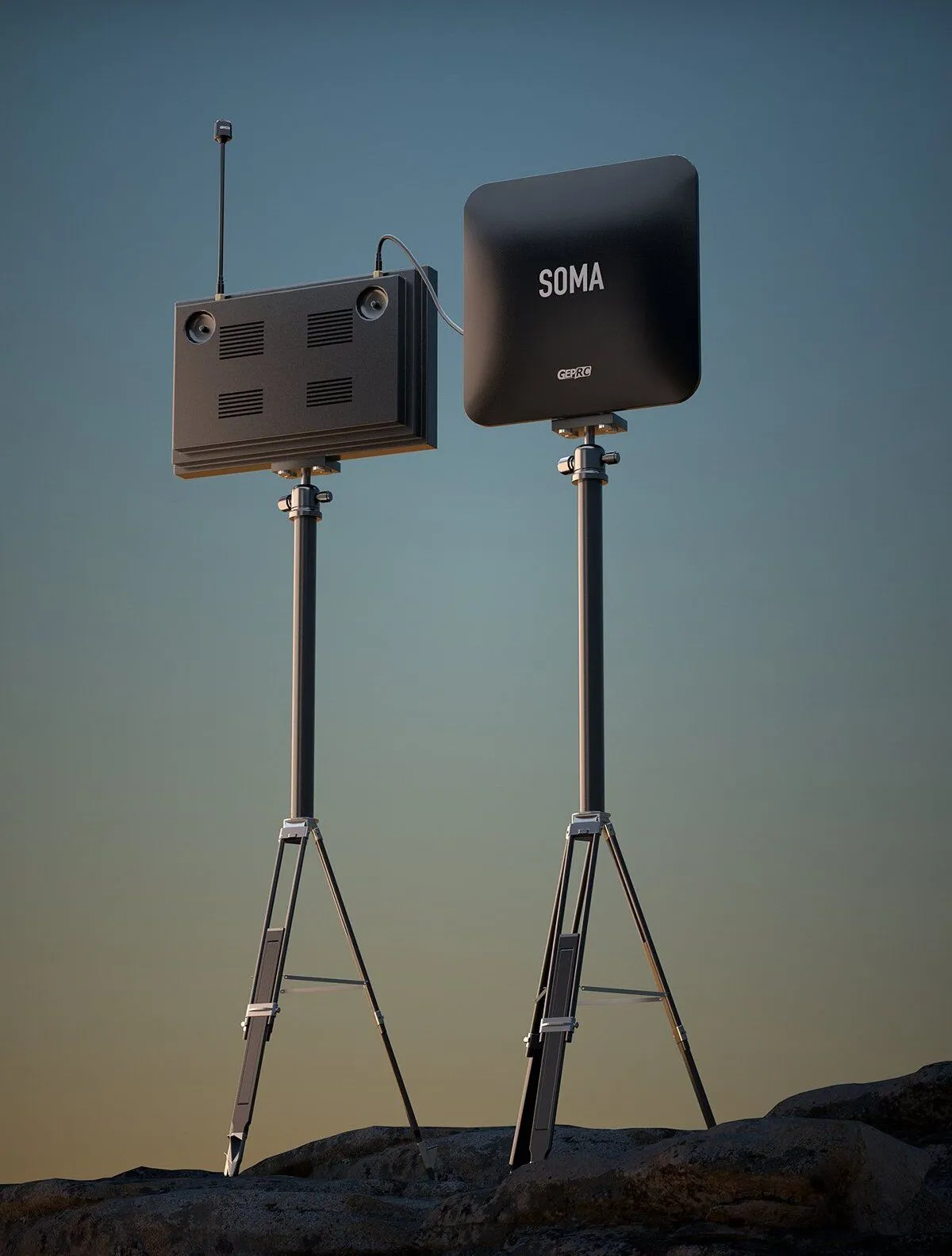

- Наземные станции приема сигнала
- Установка на штатив или стационарную точку для приема сигнала с дронов, работающих в диапазоне 3.3 ГГц (телеметрия, видеопередача, управление)
- Дальнобойные полеты (Long Range)
- Обеспечивает надежный канал связи на предельных дистанциях, где всенаправленные антенны неэффективны
- Системы телеметрии и управления
- Подходит для приема сигналов с БПЛА, использующих частотный диапазон 3.0–3.5 ГГц
- Стационарные пункты наблюдения
- Может применяться в составе наземных станций для длительного мониторинга
- БПЛА двойного назначения и тактические комплексы
- Используется в наземных станциях управления для обеспечения защищенного канала связи на больших дальностях
