GPS-модуль GEPRC GEP-M1025-MQ
Ответим по срокам, цене и совместимости компонентов в течение одного рабочего дня.
- Чип GPS
- u-blox M10050 (M10 серия)
- Магнитометр
- QMC5883L
- Барометр
- MS5611
- Входное напряжение
- 3.3–5 В
- Рабочая частота
- GPS L1, GLONASS L1, BDS B1, Galileo E1, SBAS L1, QZSS L1
- Режим работы
- совместное позиционирование GPS + BDS + Galileo + QZSS + SBAS
Описание

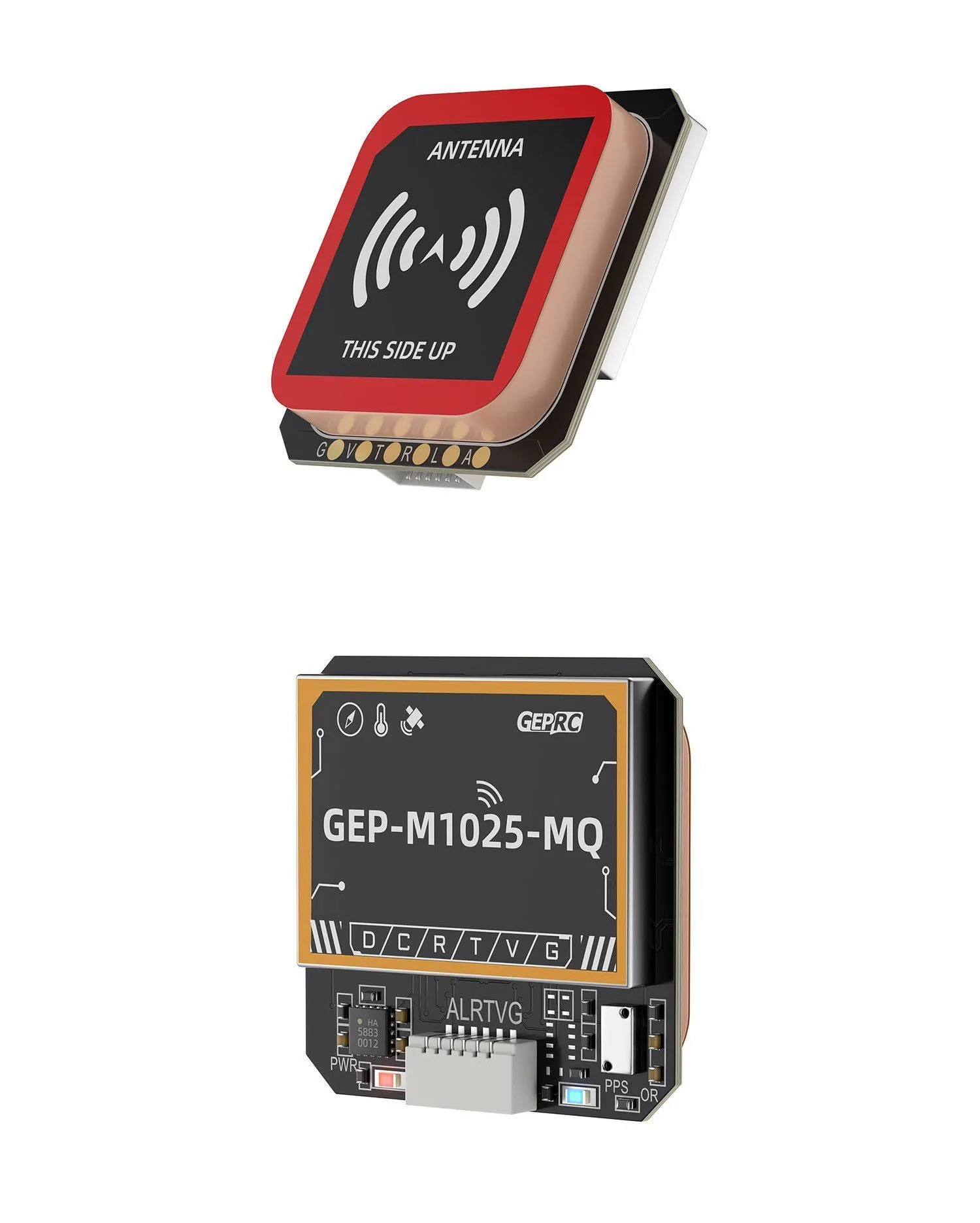

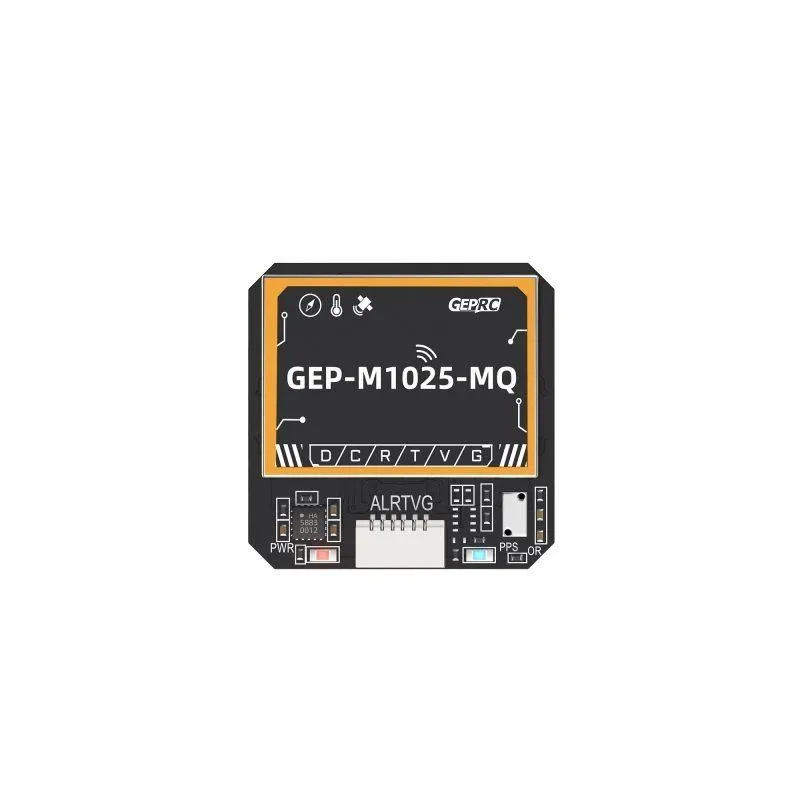

GPS-модуль GEPRC GEP-M1025-MQ представляет собой высокоточный навигационный приемник на базе чипа u-blox M10050 (серия M10), дополненный интегрированным магнитометром QMC5883L и барометром MS5611. Модуль предназначен для использования на FPV-дронах, мультироторных системах, самолетах и других моделях, где требуется полный набор навигационных данных: координаты, курс и высота. Поддерживает совместное позиционирование по системам GPS, BDS (BeiDou), Galileo, QZSS и SBAS, обеспечивая быстрое и стабильное определение координат. Оснащен 25×25 мм керамической антенной для улучшенного приема сигнала, встроенным Flash-чипом и фарадовым конденсатором для сохранения параметров и быстрого горячего старта. Магнитометр QMC5883L обеспечивает точное определение направления, а барометр MS5611 — высокоточные данные о высоте, что делает этот модуль идеальным для автономных полетов, полетов по маршруту и использования с прошивками INAV и Ardupilot.
Общие характеристики
- Тип: GPS-модуль с магнитометром QMC5883L и барометром MS5611
- Модель: GEP-M1025-MQ GPS
- Бренд: GEPRC
- Чип GPS: u-blox M10050 (M10 серия)
- Магнитометр: QMC5883L
- Барометр: MS5611
- Антенна: керамическая, 25×25 мм
- Совместное позиционирование: GPS + BDS + Galileo + QZSS + SBAS
- Количество каналов: 72
- Максимальное количество спутников: 32
- Частота обновления: 10 Гц
- Габариты: 29 × 29 × 8.5 мм
- Вес: 13 г
Характеристики
- Чип GPS
- u-blox M10050 (M10 серия)
- Магнитометр
- QMC5883L
- Барометр
- MS5611
- Входное напряжение
- 3.3–5 В
- Рабочая частота
- GPS L1, GLONASS L1, BDS B1, Galileo E1, SBAS L1, QZSS L1
- Режим работы
- совместное позиционирование GPS + BDS + Galileo + QZSS + SBAS
- Количество каналов
- 72
- Максимальное количество спутников
- 32
- Протокол вывода
- UART (ublox), I2C (магнитометр, барометр)
- Скорость передачи
- 115200 бит/с (по умолчанию)
- Частота обновления
- 10 Гц
- Точность скорости
- 0.05 м/с
- Горизонтальная точность
- 1.5 м (2D, при благоприятных условиях)
- Точность синхронизации времени
- 30 нс
- Чувствительность приемника
- слежение –162 дБм, захват –160 дБм
- Максимальная высота
- 50000 м
- Максимальная скорость
- 500 м/с
- Максимальное ускорение
- 4G
- Габариты
- 29 × 29 × 8.5 мм
- Вес
- 13 г
- Автономные полеты с прошивками INAV и Ardupilot
- Полный набор датчиков (GPS, магнитометр, барометр) позволяет использовать все возможности автономных режимов: полет по маршруту (waypoint), удержание позиции (loiter), возврат домена (RTH) с сохранением курса и высоты
- Дальнобойные полеты (Long Range)
- Обеспечивает надежную навигационную информацию для безопасного возврата аппарата при потере связи, включая стабилизацию по курсу и высоте
- Кинематографические дроны (Cinewhoop)
- Точное удержание высоты и курса позволяет выполнять плавные кадры и повторяемые движения
- FPV-фристайл и гонки
- Отображение координат, скорости, высоты, расстояния до дома и курса в OSD; надежный возврат домена при потере сигнала
- Профессиональная аэросъемка
- Высокая точность позиционирования и стабильность показаний позволяют использовать модуль в коммерческих проектах
- БПЛА двойного назначения
- Применяется в служебных беспилотных системах для навигации и выполнения сложных миссий с привязкой к координатам, высоте и направлению
- Модуль поддерживает горячий старт благодаря встроенному фарадовому конденсатору
- для быстрого старта старайтесь не отключать питание модуля на длительное время
