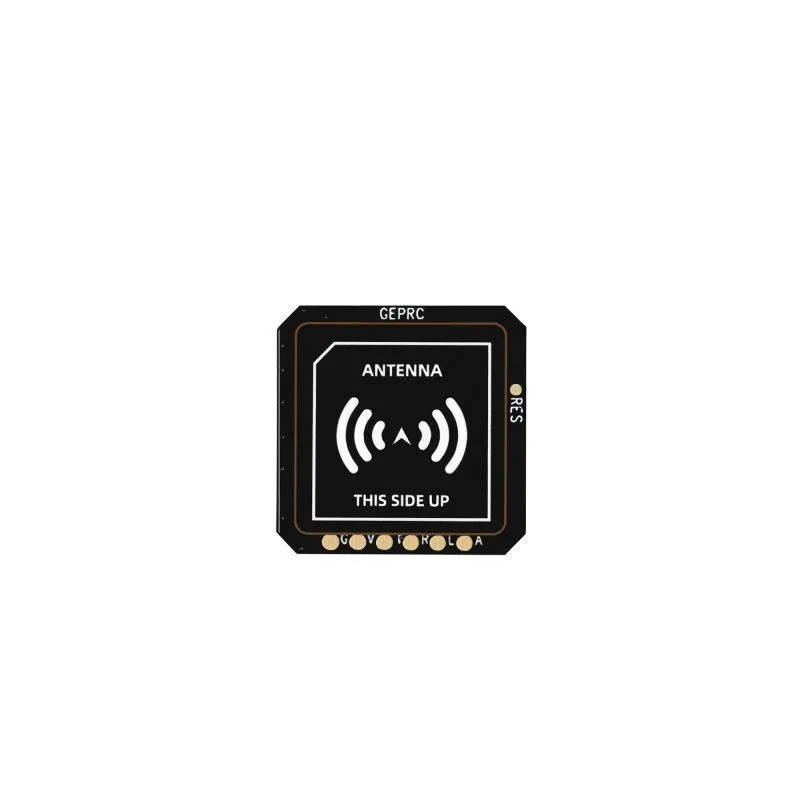

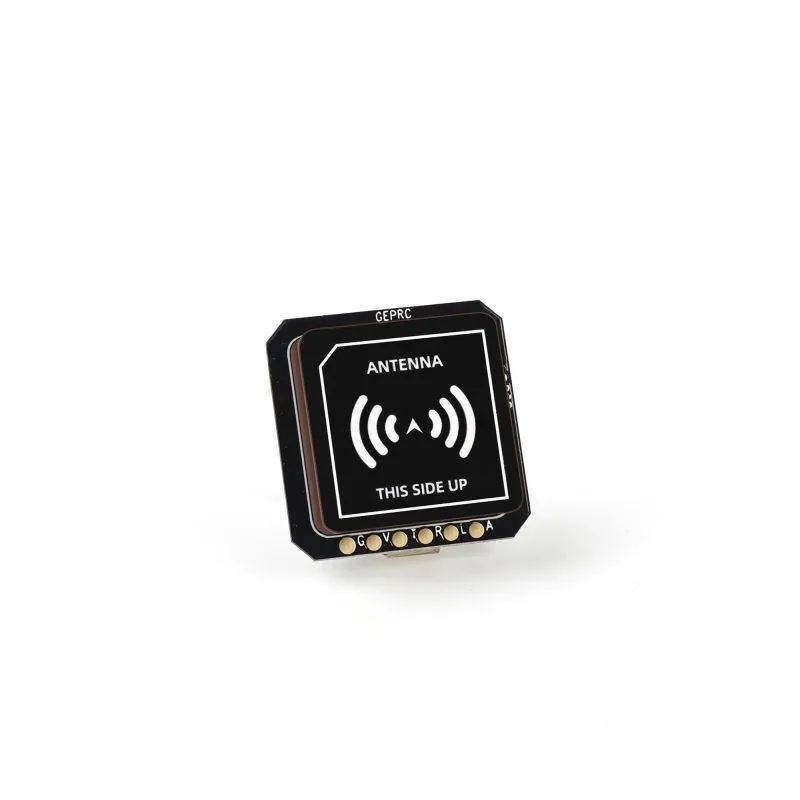

GPS-модуль GEPRC GEP-M10I
Ответим по срокам, цене и совместимости компонентов в течение одного рабочего дня.
- Чип GPS
- u-blox M10050 (M10 серия)
- Магнитометр
- IST8310
- Входное напряжение
- 3.3–5 В
- Рабочая частота
- GPS L1, GLONASS L1, BDS B1, Galileo E1, SBAS L1, QZSS L1
- Режим работы
- совместное позиционирование GPS + BDS + Galileo + QZSS + SBAS
- Количество каналов
- 72
Описание

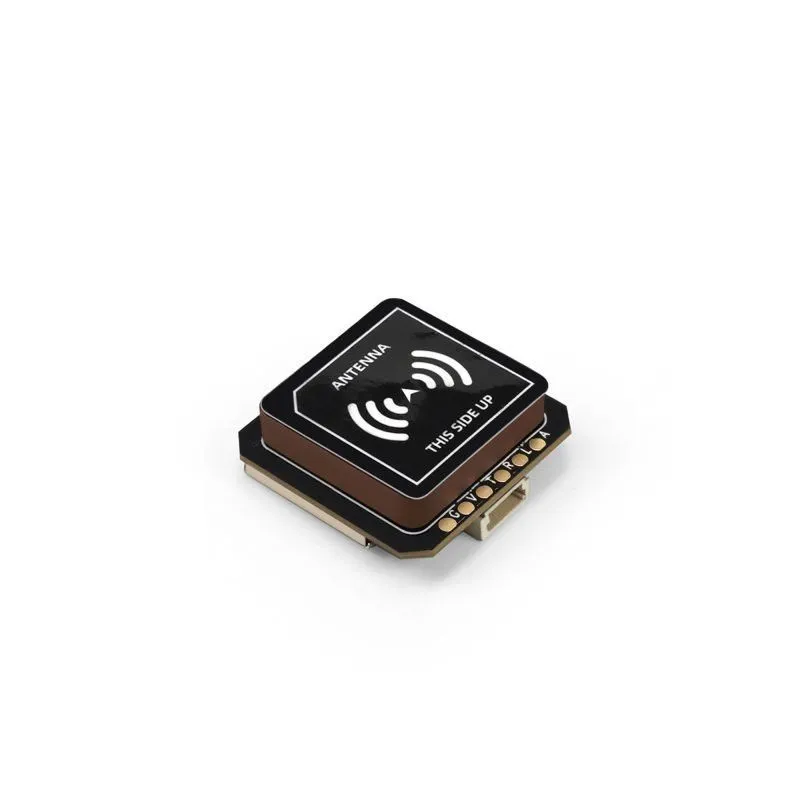

GPS-модуль GEPRC GEP-M10I представляет собой высокоточный навигационный приемник на базе чипа u-blox M10050 (серия M10), дополненный интегрированным магнитометром IST8310. Модуль предназначен для использования на FPV-дронах, мультироторных системах, самолетах и других моделях, где требуется определение курса (направления) помимо координат. Поддерживает совместное позиционирование по системам GPS, BDS (BeiDou), Galileo, QZSS и SBAS, обеспечивая быстрое и стабильное определение координат. Оснащен увеличенной керамической антенной 18×18 мм для улучшенного приема сигнала, встроенным Flash-чипом и фарадовым конденсатором для сохранения параметров и быстрого горячего старта. Магнитометр IST8310 обеспечивает точное определение направления с высокой устойчивостью к магнитным помехам, что необходимо для функций возврата домена (RTH) с сохранением ориентации и полетов по маршруту.
Общие характеристики
- Тип: GPS-модуль с магнитометром IST8310
- Модель: GEP-M10I
- Бренд: GEPRC
- Чип GPS: u-blox M10050 (M10 серия)
- Магнитометр: IST8310
- Барометр: отсутствует
- Антенна: керамическая, 18×18 мм
- Совместное позиционирование: GPS + BDS + Galileo + QZSS + SBAS
- Количество каналов: 72
- Максимальное количество спутников: 32
- Частота обновления: 10 Гц

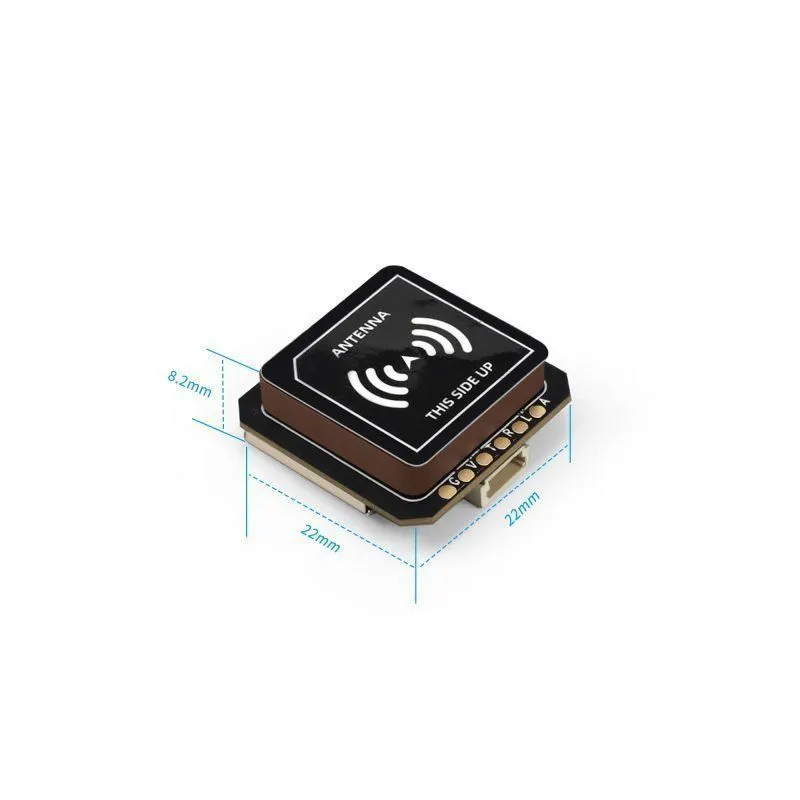

- Габариты: 22 × 22 × 8.2 мм
- Вес: 7.8 г
Характеристики
- Чип GPS
- u-blox M10050 (M10 серия)
- Магнитометр
- IST8310
- Входное напряжение
- 3.3–5 В
- Рабочая частота
- GPS L1, GLONASS L1, BDS B1, Galileo E1, SBAS L1, QZSS L1
- Режим работы
- совместное позиционирование GPS + BDS + Galileo + QZSS + SBAS
- Количество каналов
- 72
- Максимальное количество спутников
- 32

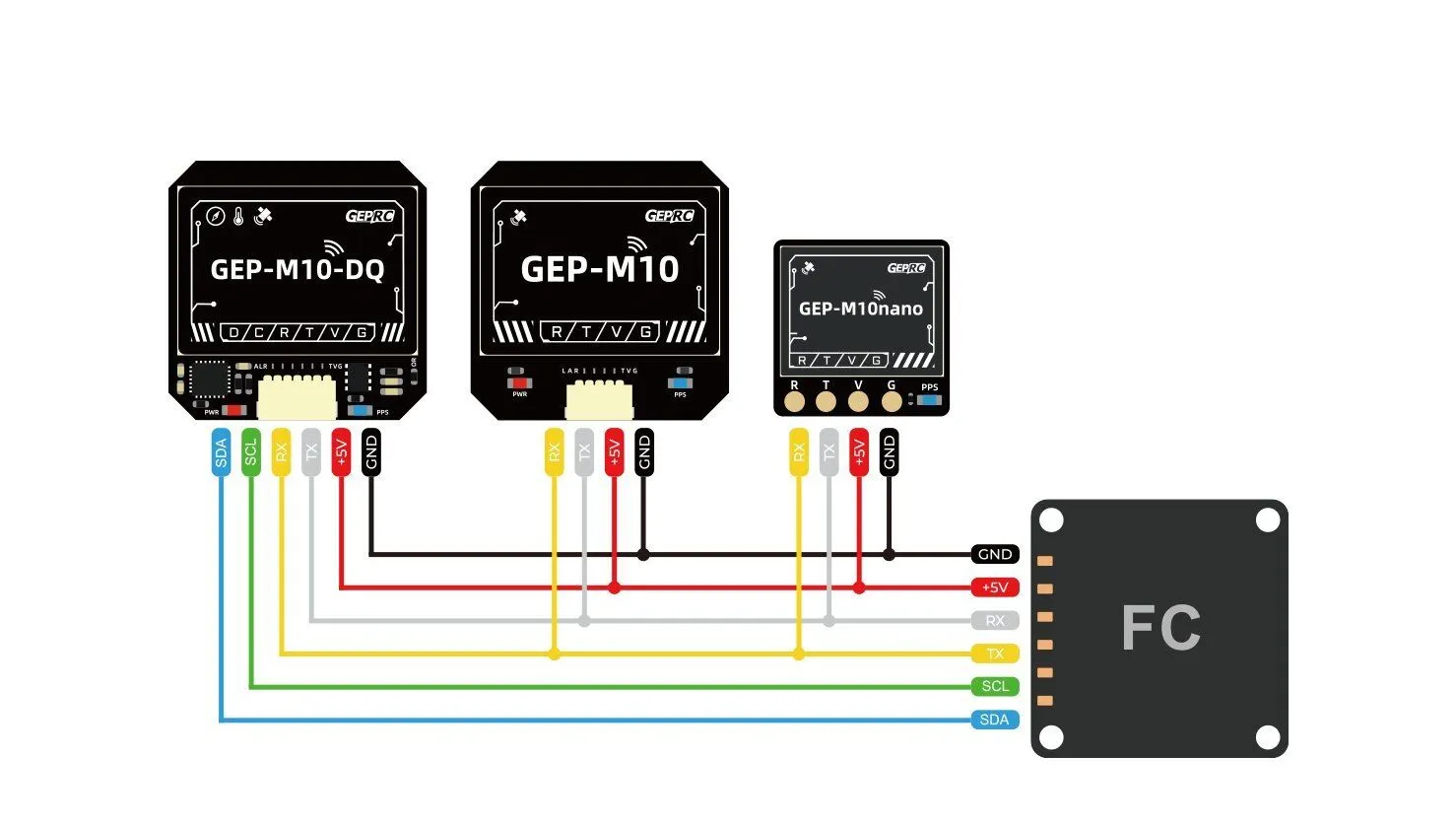

- Протокол вывода
- UART (ublox), I2C (магнитометр)
- Скорость передачи
- 115200 бит/с (по умолчанию)
- Частота обновления
- 10 Гц
- Точность скорости
- 0.05 м/с
- Горизонтальная точность
- 1.5 м (2D, при благоприятных условиях)
- Точность синхронизации времени
- 30 нс
- Чувствительность приемника
- слежение –162 дБм, захват –160 дБм
- Максимальная высота
- 50000 м
- Максимальная скорость
- 500 м/с
- Максимальное ускорение
- 4G
- Габариты
- 22 × 22 × 8.2 мм

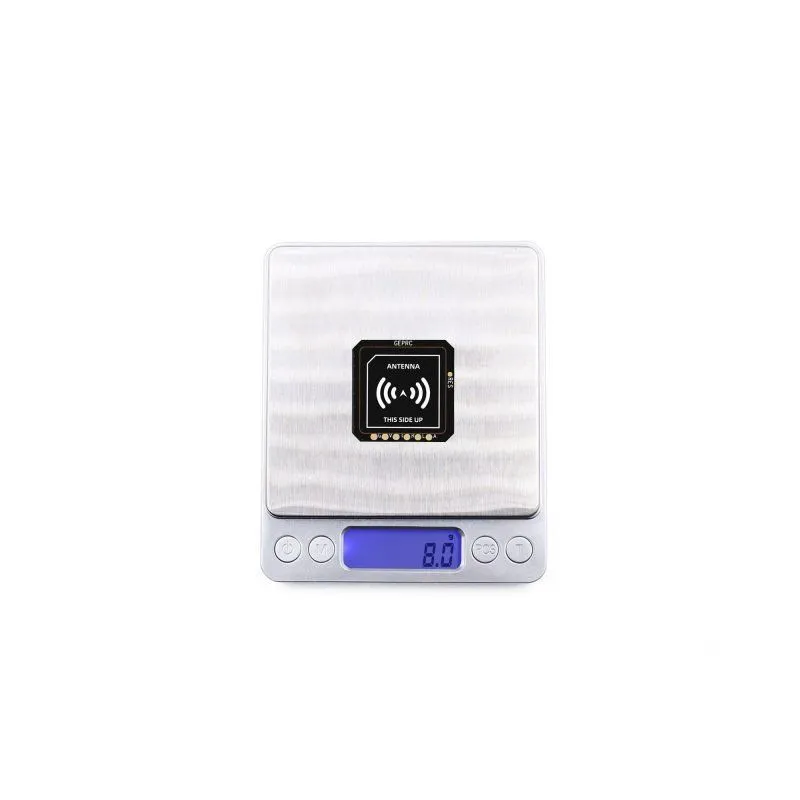

- Вес
- 7.8 г
- Размер антенны
- 18 × 18 мм
- Дальнобойные полеты (Long Range)
- Увеличенная антенна обеспечивает надежный прием сигнала на больших дистанциях, а магнитометр IST8310 с высокой устойчивостью к помехам позволяет выполнять возврат с сохранением курса даже в сложных условиях
- Полет по маршруту (Waypoint missions)
- Может использоваться с прошивками INAV и Ardupilot для автономных полетов по заданным точкам (магнитометр необходим для определения курса)
- FPV-фристайл и гонки
- Отображение координат, скорости, высоты, расстояния до дома и курса в OSD; функция возврата домена (RTH) с сохранением ориентации
- Автономные режимы
- Удержание позиции (loiter), возврат домена (RTH) с ориентацией на точку старта
- Телеметрия
- Передача координат и курса на наземную станцию для отслеживания положения дрона в реальном времени
- БПЛА двойного назначения
- Применяется в служебных беспилотных системах для навигации и выполнения задач мониторинга с привязкой к направлению
- Модуль поддерживает горячий старт благодаря встроенному фарадовому конденсатору
- для быстрого старта старайтесь не отключать питание модуля на длительное время
