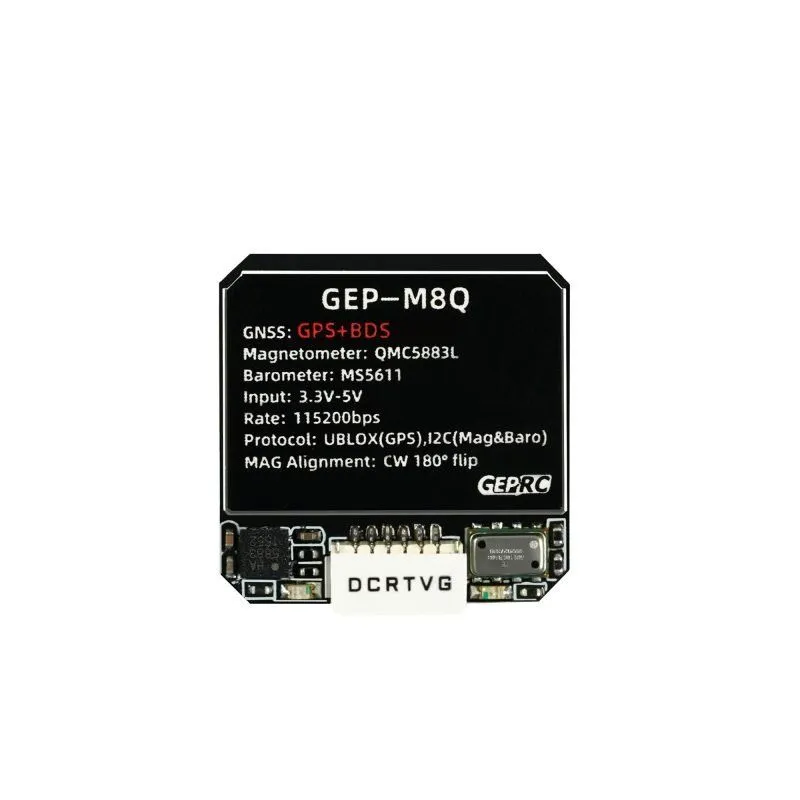

GPS-модуль GEPRC GEP-M8Q (GPS+BDS)
Ответим по срокам, цене и совместимости компонентов в течение одного рабочего дня.
- Модель
- GEP-M8Q GPS module (GPS+BDS)
- Чип GPS
- u-blox M8
- Спутниковые системы
- GPS + BeiDou (BDS)
- Магнитометр
- QMC5883L
- Барометр
- MS5611
- Входное напряжение
- 3.3–5 В
Описание
GPS-модуль GEPRC GEP-M8Q (GPS+BDS) представляет собой высокоточный навигационный приемник на базе чипа u-blox M8, дополненный интегрированным магнитометром QMC5883L и барометром MS5611. Модуль поддерживает совместное позиционирование по системам GPS и BeiDou (BDS), обеспечивая быстрое и стабильное определение координат. Оснащен керамической антенной с правой круговой поляризацией для отличной чувствительности, встроенным разъемом SH1.0-6P для подключения без пайки, а также светодиодной индикацией статуса работы. Магнитометр QMC5883L обеспечивает точное определение направления, а барометр MS5611 — высокоточные данные о высоте, что делает этот модуль идеальным для автономных полетов, полетов по маршруту и использования с прошивками INAV и Ardupilot.
Общие характеристики
- Тип: GPS-модуль с магнитометром QMC5883L и барометром MS5611
- Модель: GEP-M8Q GPS module (GPS+BDS)
- Бренд: GEPRC
- Чип GPS: u-blox M8
- Спутниковые системы: GPS + BeiDou (BDS)
- Магнитометр: QMC5883L
- Барометр: MS5611
- Антенна: керамическая, с правой круговой поляризацией
- Количество каналов: 72
- Частота обновления: 10 Гц
- Габариты: 22 × 22 × 8.5 мм
- Вес: 8 г
- Разъем: SH1.0-6P (подключение без пайки)
Характеристики
- Модель
- GEP-M8Q GPS module (GPS+BDS)
- Чип GPS
- u-blox M8
- Спутниковые системы
- GPS + BeiDou (BDS)
- Магнитометр
- QMC5883L
- Барометр
- MS5611
- Входное напряжение
- 3.3–5 В
- Количество каналов
- 72
- Скорость передачи
- 115200 бит/с
- Разъем
- SH1.0-6P
- Протокол вывода
- UART (ublox), I2C (магнитометр, барометр)
- Частота обновления
- 10 Гц
- Точность скорости
- 0.05 м/с
- Горизонтальная точность
- <2.5 м (SBAS <2.0 м)
- Точность синхронизации времени
- 30 нс
- Чувствительность приемника
- слежение –162 дБм, захват –160 дБм
- Максимальная высота
- 50000 м
- Максимальная скорость
- 500 м/с
- Максимальное ускорение
- 4G
- Ориентация магнитометра
- CW 180° flip (для INAV)
- Габариты
- 22 × 22 × 8.5 мм
- Вес
- 8 г
- Автономные полеты с прошивками INAV и Ardupilot
- Полный набор датчиков (GPS, магнитометр, барометр) позволяет использовать все возможности автономных режимов: полет по маршруту (waypoint), удержание позиции (loiter), возврат домена (RTH) с сохранением курса и высоты
- Дальнобойные полеты (Long Range)
- Обеспечивает надежную навигационную информацию для безопасного возврата аппарата при потере связи
- Кинематографические дроны (Cinewhoop)
- Точное удержание высоты и курса позволяет выполнять плавные кадры и повторяемые движения
- FPV-фристайл и гонки
- Отображение координат, скорости, высоты, расстояния до дома и курса в OSD; надежный возврат домена при потере сигнала
- Профессиональная аэросъемка
- Высокая точность позиционирования и стабильность показаний позволяют использовать модуль в коммерческих проектах
- БПЛА двойного назначения
- Применяется в служебных беспилотных системах для навигации и выполнения сложных миссий
- Модуль поставляется с разъемом SH1.0-6P
- используйте входящий в комплект шлейф для подключения без пайки
- Модуль поддерживает горячий старт
- для быстрого старта старайтесь не отключать питание модуля на длительное время
