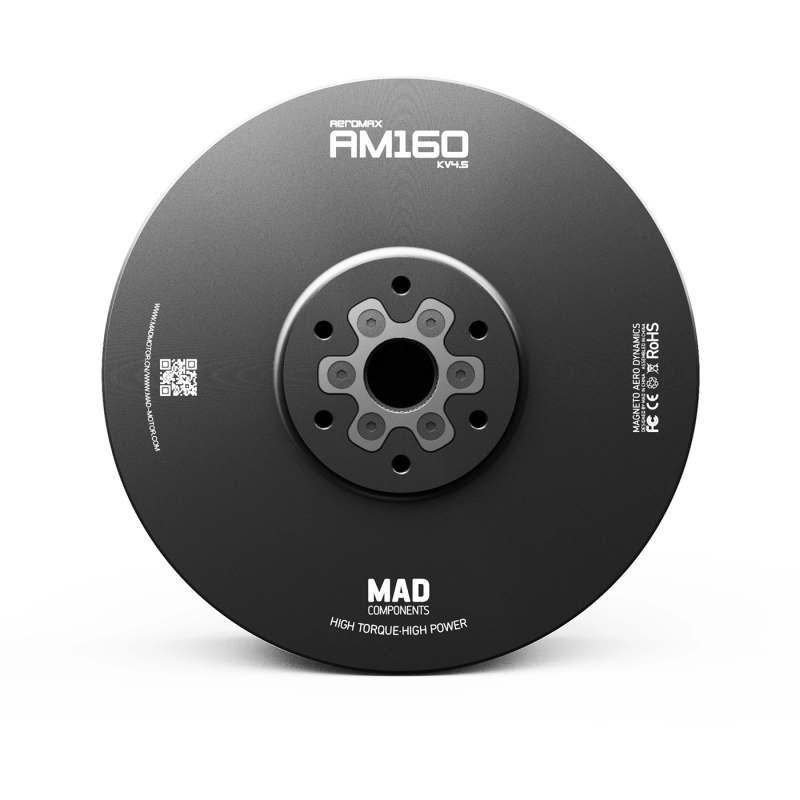

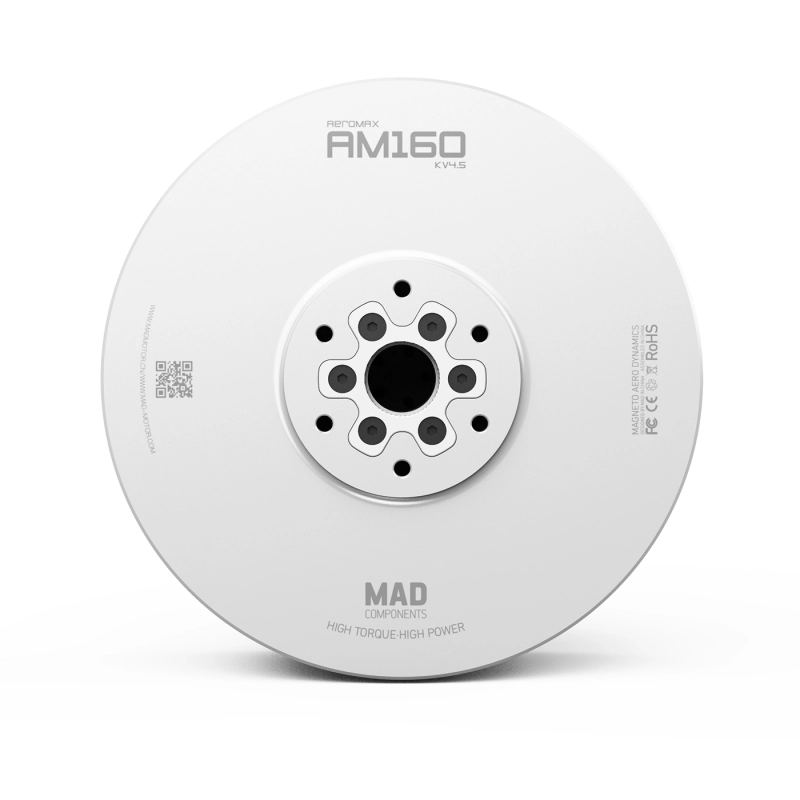

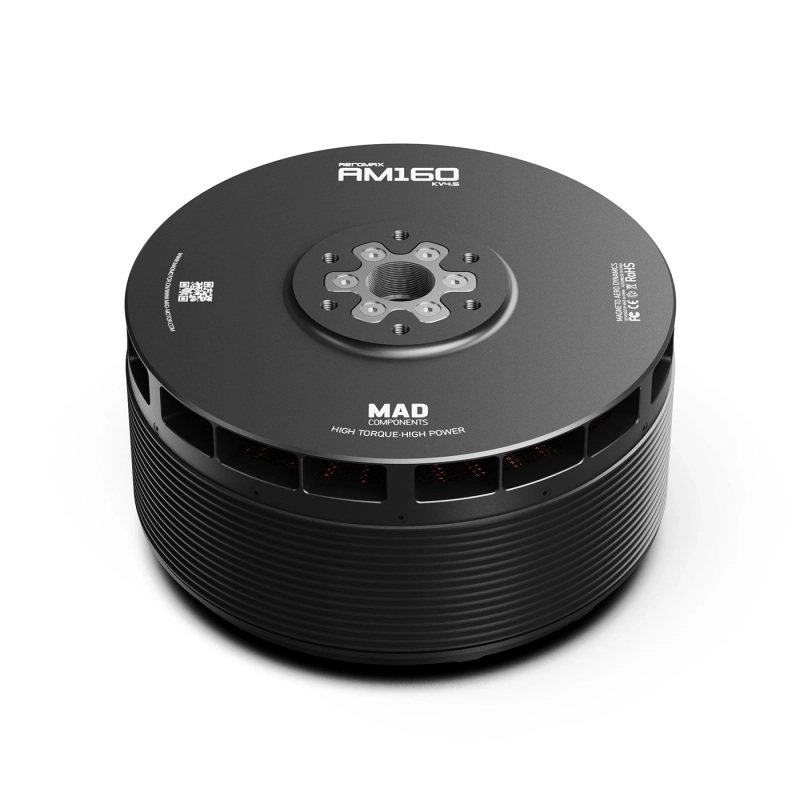

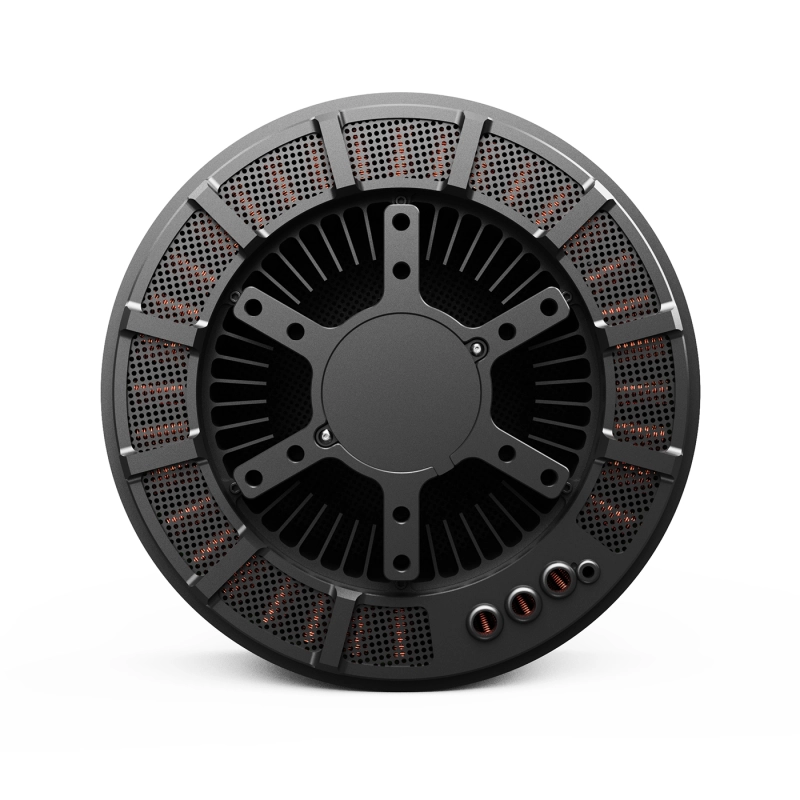

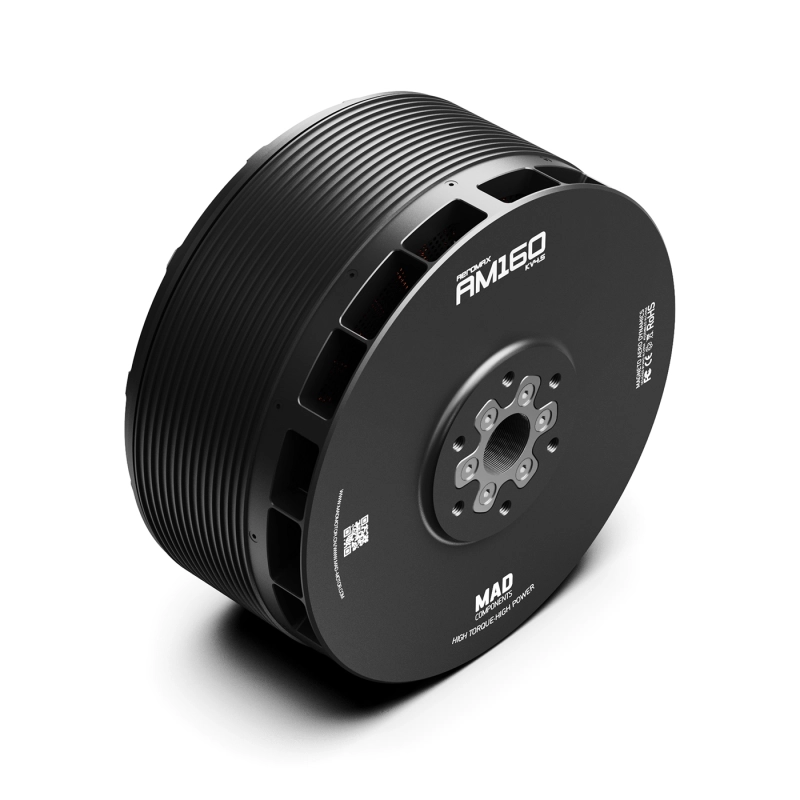

Мотор AM160 Heavy-Lift для промышленных дронов

Описание

Характеристики

Номинальная тяга

120–160 кгс

Пиковая тяга

258 кгс

Масса двигателя

16.4 кг

Номинальное напряжение

190S (750–800 В)

Обороты на вольт (KV)

4.5 KV

Максимальный ток

82 А

Максимальная мощность

65.6 кВт

Максимальный крутящий момент

232 Н·м

Степень защиты

IP45

Рабочая температура

−20 … +60 °C

Система охлаждения

центробежная, встроенная

Размеры

Ø 256 × 139 мм

Диаметр вала

35 мм

Отверстия под крепление пропеллера

D75 (M8×6)

Крепёжные отверстия мотора

D100 (M8×6) и D140 (M8×6)

Проводка

эмалированные провода — 250 мм

Подшипники

SKF 6007 ZZ × 4 (Швеция)

Покрытие статора

антикоррозионное, класс 220 °C

Температура магнитов

до 180 °C

Балансировка ротора

≤ 20 мг

Балансировка мотора

≤ 30 мг

Испытание на пробой

1500 В

A

с температурным датчиком PT1000

B

с кабелем энкодера и датчиком PT1000

Kit A

без функции фиксации пропеллера

Состав

1 × ESC (стандартная прошивка), 1 × пропеллер CW или CCW

Kit B

с магнитным энкодером для блокировки пропеллера в заданной позиции

Состав

1 × ESC (модифицированная прошивка), 1 × пропеллер CW или CCW (78×30 дюймов)

Рекомендуемый ESC

SineSic 100A Pro (450–850 В)

Рекомендуемые пропеллеры

CB2 78×30 дюймов

Квадрокоптер

до 560 кг взлётного веса

Гексакоптер

до 840 кг

Октокоптер

до 1120 кг

Нагрузка на 1 ротор

140–160 кг

Производительность (пример

800 В, 25 °C, уровень моря)

Высокое соотношение тяги к весу (более 15

1)

MAD AeroMax AM160 V1.0

высокомощный двигатель для тяжёлых UAV и eVTOL
