Мотор AM75 Heavy-Lift

Описание

Характеристики

Номинальная тяга

70–80 кгс

Пиковая тяга

146–147 кгс

Масса двигателя

7.5 кг

Номинальное напряжение

24S (350–400 В)

Обороты на вольт (KV)

9.5 KV

Максимальный ток

90 А

Максимальная мощность

35.8 кВт

Максимальный крутящий момент

95 Н·м

Степень защиты

IP45

Система охлаждения

центробежная

Температура работы

−20 … +60 °C

Размеры

Ø 196.8 × 110 мм

Диаметр вала

25 мм

Крепление мотора

D80 (M6×6)

Крепление пропеллера

D75 (M8×6) и D50 (M6×6)

Длина кабеля

200 мм (эмалированные провода)

Подшипники

NSK 6205 ZZ × 2 (Япония)

Изоляция обмоток

класс 220 °C, антикоррозионное покрытие

Температура магнитов

до 180 °C

Балансировка ротора

≤ 20 мг

Балансировка мотора

≤ 30 мг

Испытание на пробой

1500 В

A

с температурным датчиком PT1000

B

с энкодером и температурным датчиком PT1000

Kit A

без функции фиксации пропеллера

Включает

ESC (стандартная прошивка), пропеллер CW или CCW

Kit B

с магнитным энкодером и функцией фиксации пропеллера

Включает

ESC с обновлённой прошивкой, пропеллер CW или CCW

Рекомендуемый ESC

SineSic 120A Pro (200–435 В)

Рекомендуемые пропеллеры

PPO 65×18 дюймов

Квадрокоптер

взлётная масса до 300 кг

Гексакоптер

до 450 кг

Октокоптер

до 600 кг

Масса на 1 ротор

70–80 кг

При 30 % газа

мощность 4.1 кВт, тяга 34 кг, КПД ≈ 87 %

При 50 % газа

мощность 12.2 кВт, тяга 74 кг, КПД ≈ 90 %

При 70 % газа

мощность 21.3 кВт, тяга 108 кг, КПД ≈ 89 %

При 100 % газа

мощность 35.8 кВт, тяга 147 кг, КПД ≈ 86 %

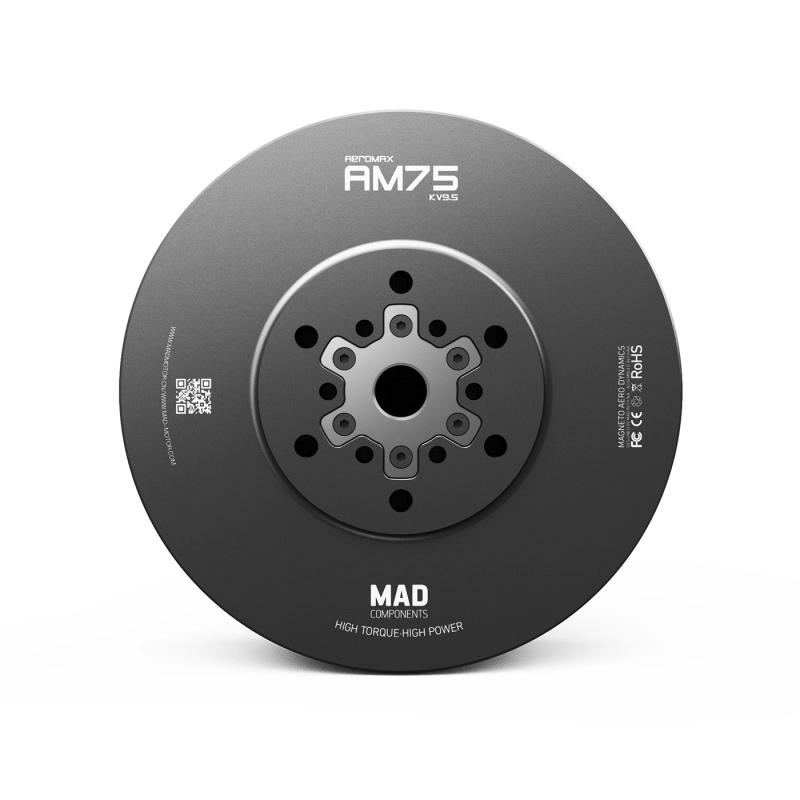

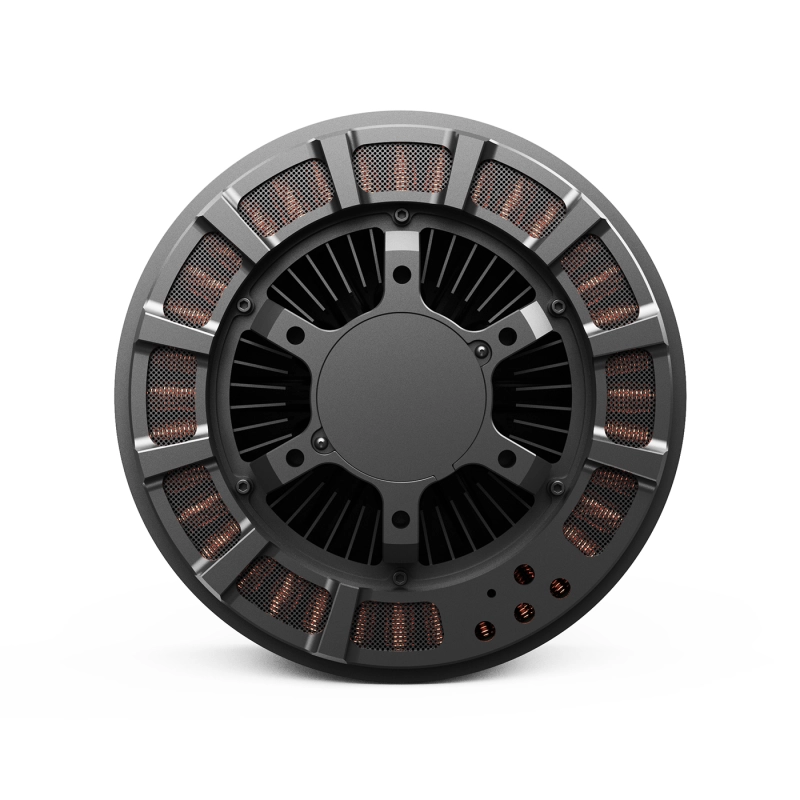

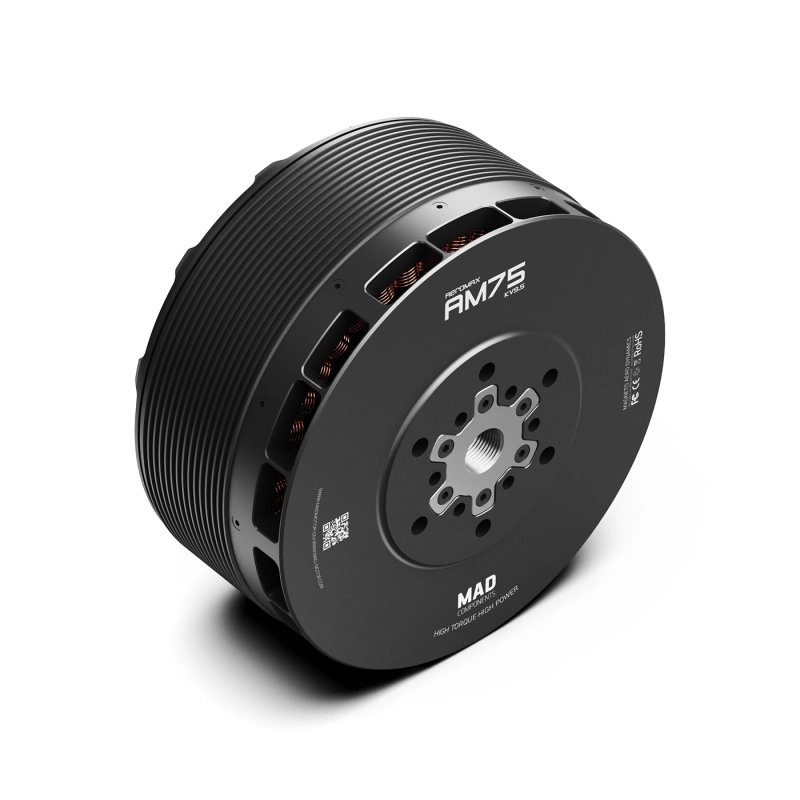

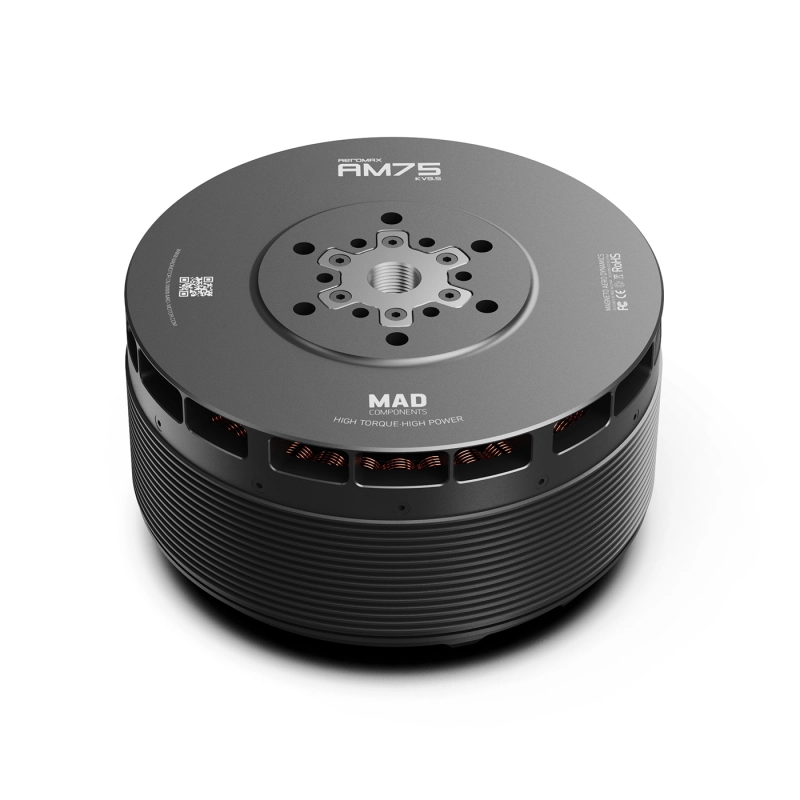

MAD AeroMax AM75 V1.0

высокоэффективный бесщёточный двигатель промышленного класса, обеспечивающий до 147 кг тяги при массе 7.5 кг
