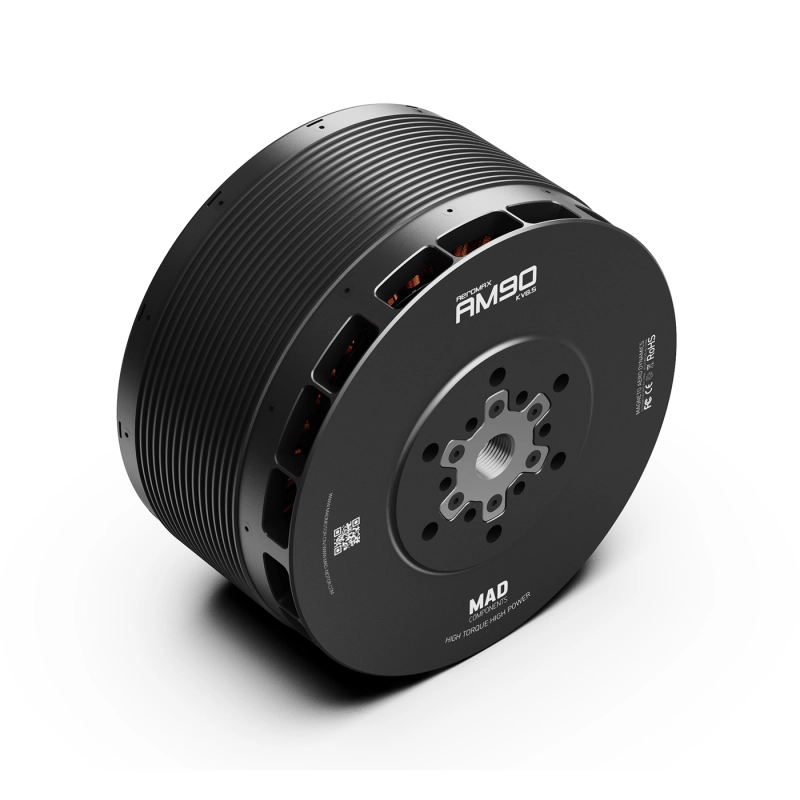

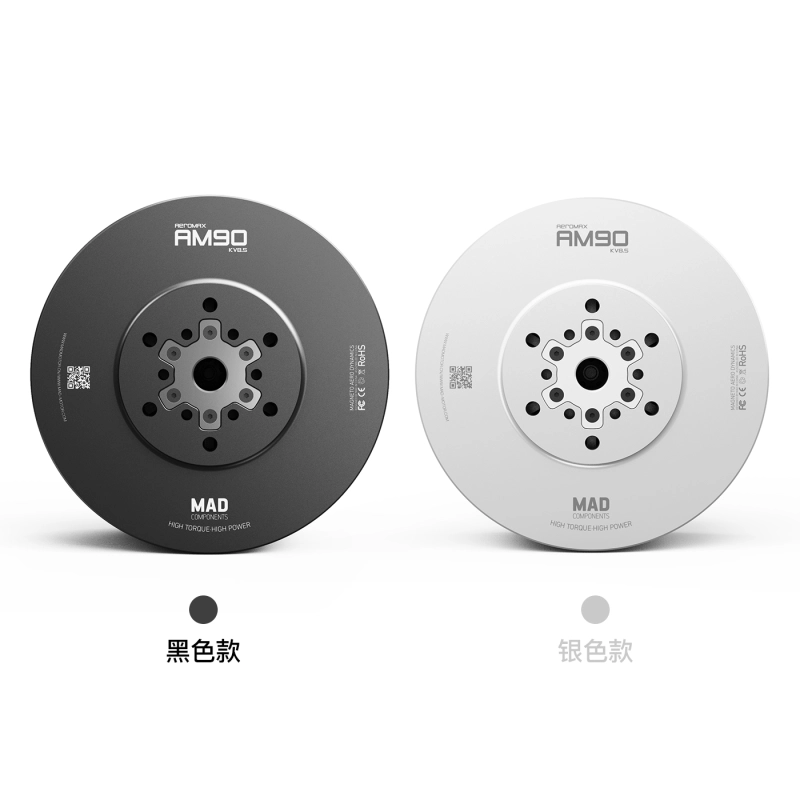

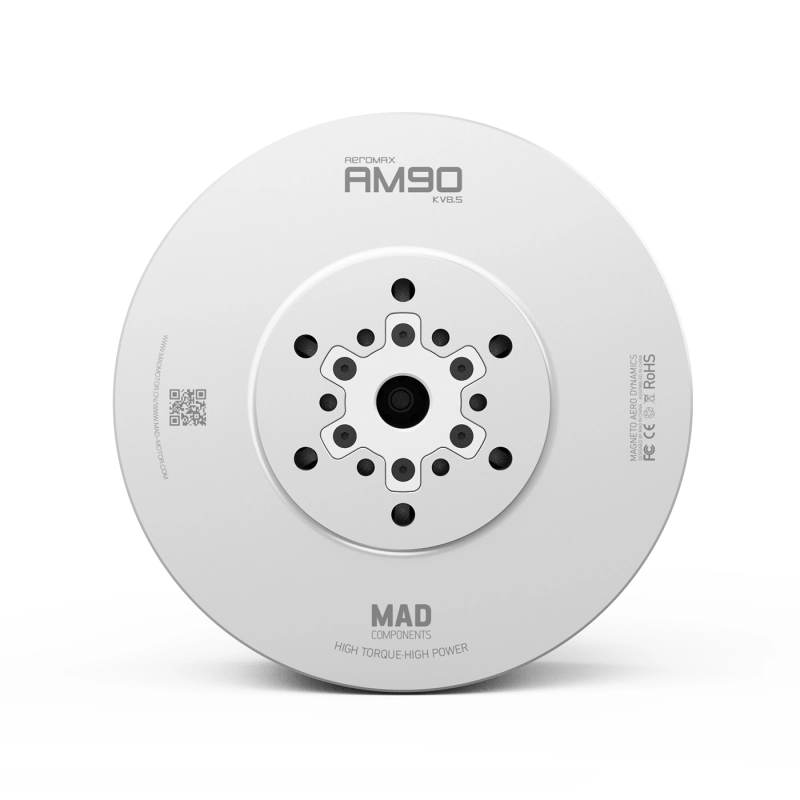

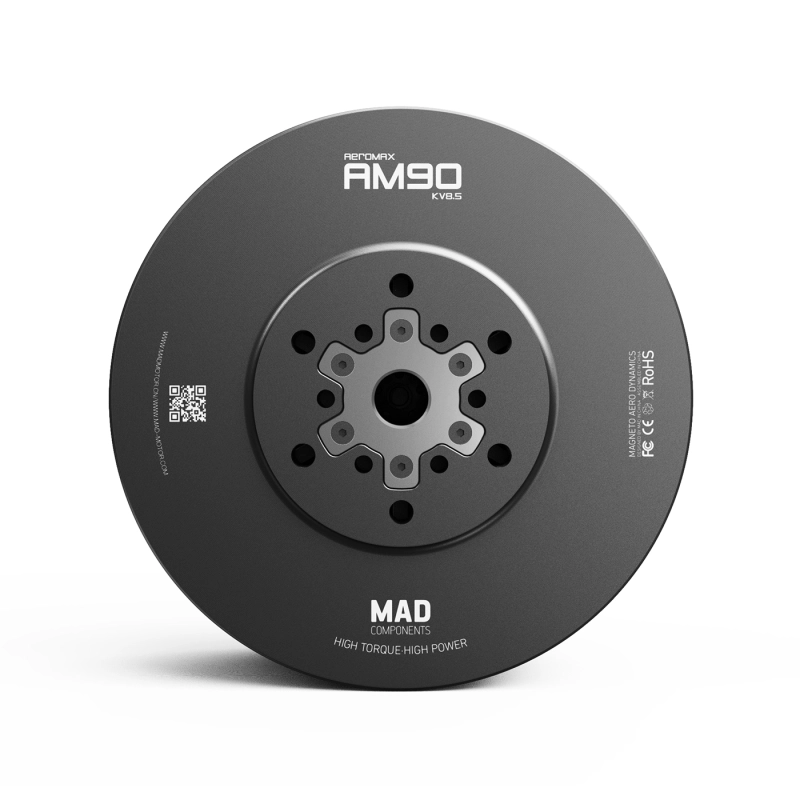

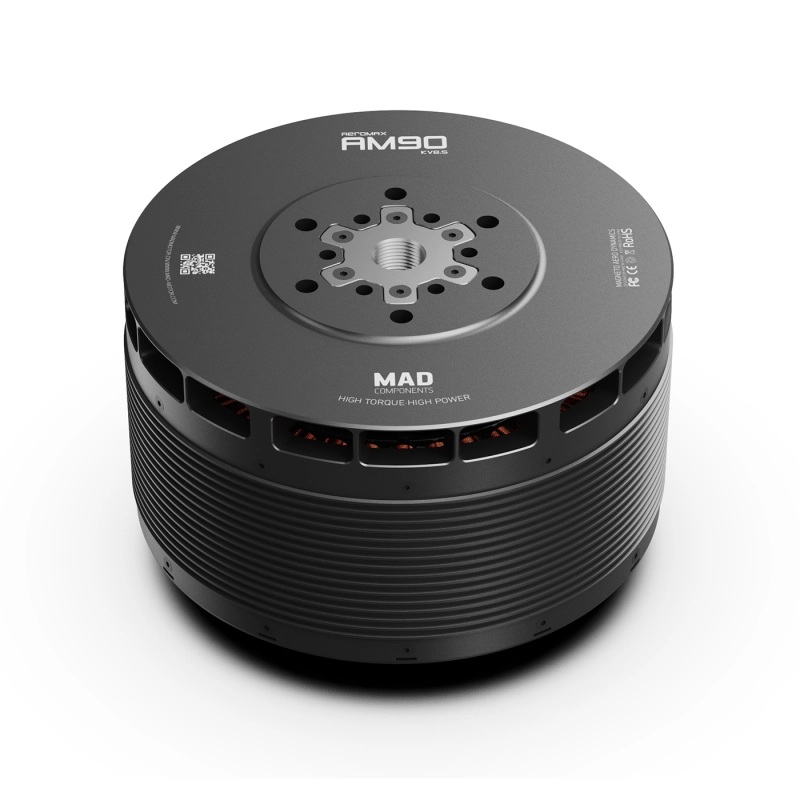

Мотор AM90 Heavy-Lift

Описание

Характеристики

Номинальная тяга

85–95 кгс

Пиковая тяга

177 кгс

Масса двигателя

9.4 кг

Номинальное напряжение

96S (350–400 В)

Номинальные обороты

8.5 KV

Максимальный ток

110 А

Максимальная мощность

43.2 кВт

Максимальный крутящий момент

142 Н·м

Степень защиты

IP45

Рабочая температура

−20 … +50 °C

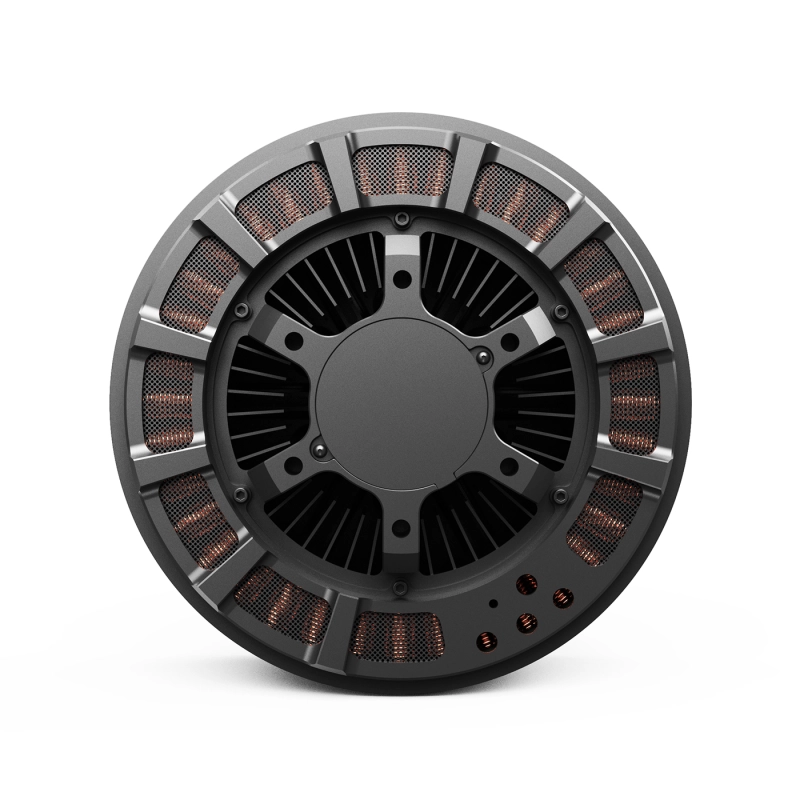

Система охлаждения

центробежная, встроенная

Диаметр × длина

196.8 × 130 мм

Диаметр вала

25 мм

Отверстия под крепление пропеллера

D75 (M8×6) / D50 (M6×6)

Крепёжные отверстия мотора

D80 (M6×6)

Проводка

эмалированные провода длиной 200 мм

Подшипники

NSK 6205 ZZ ×2 + NSK 61822 ZZ ×1 (Япония)

Изоляция обмоток

класс 220 °C

Температура магнитов

до 180 °C

Балансировка ротора

≤ 20 мг

Балансировка мотора

≤ 30 мг

Испытание на пробой

1500 В

Модель A

включает температурный датчик PT1000

Модель B

включает кабель энкодера + датчик PT1000

Kit A

без функции блокировки пропеллера

Состав

1× ESC (стандартная прошивка), 1× CW или CCW пропеллер

Kit B

с магнитным энкодером для фиксации пропеллера в заданной позиции

Состав

1× ESC (специальная прошивка), 1× CW или CCW пропеллер

Рекомендуемый ESC

SineSic 120A Pro (200–435 В)

Рекомендуемый пропеллер

FLUXER PRO 73×29 дюймов

Квадрокоптер

до 360 кг взлётного веса

Гексакоптер

до 540 кг

Октокоптер

до 720 кг

Один ротор

85–95 кг нагрузки

Производительность (пример

400 В, 25 °C, уровень моря)

30 % тяги

42.8 кг / 5.1 кВт / КПД ≈ 89 %

50 % тяги

90.6 кг / 14.9 кВт / КПД ≈ 90 %

75 % тяги

134 кг / 27.5 кВт / КПД ≈ 88 %

100 % тяги

177 кг / 43 кВт / КПД ≈ 82 %

MAD AeroMax AM90 V1.0

мощный и надёжный двигатель с тягой до 177 кгс, созданный для тяжёлых промышленных дронов и eVTOL-систем
