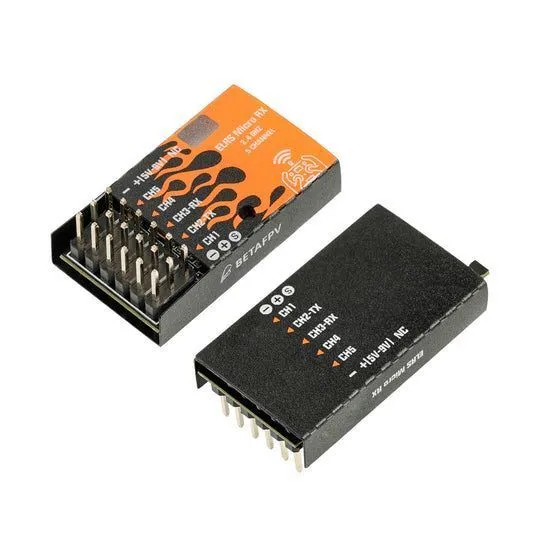

Приемник BETAFPV ELRS Micro 2.4G

Описание

Характеристики

Наименование

BETAFPV ELRS Micro Receiver (ELRS 2.4G V1.2)

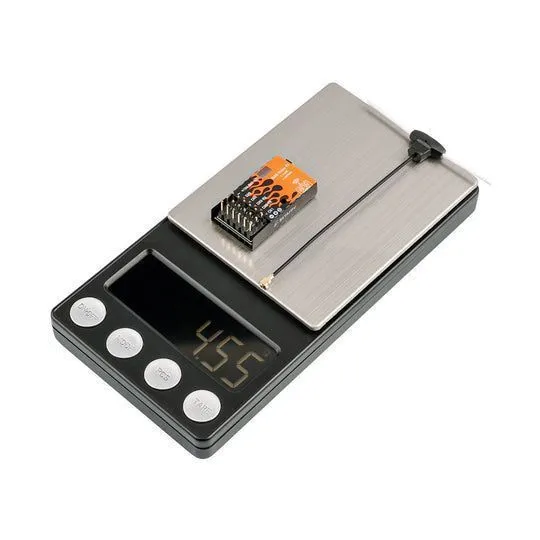

Вес

4.5 г (с антенной)

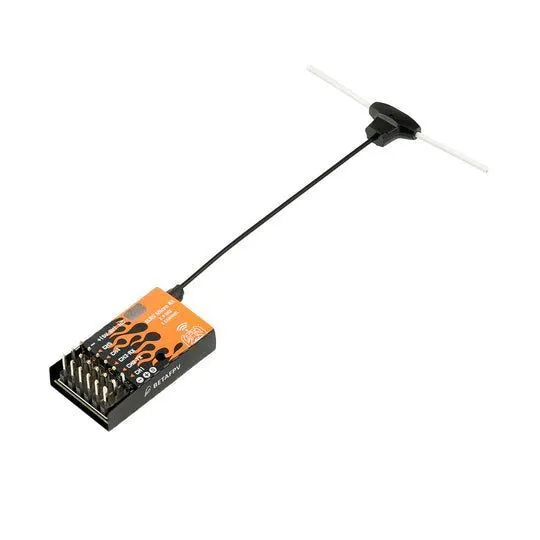

Антенна

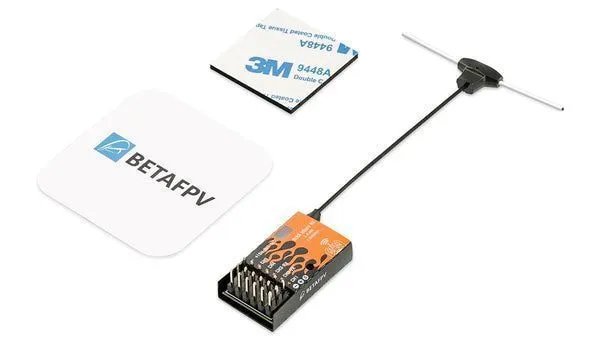

U.FL + T-антенна (рекомендуется 80 мм дипольная T-антенна в комплекте)

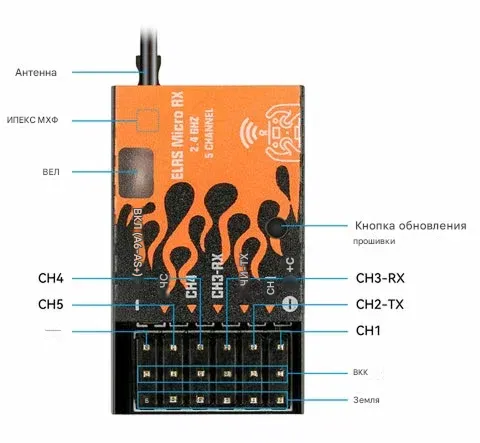

Каналы PWM

5 каналов

Протокол вывода

PWM или CRSF

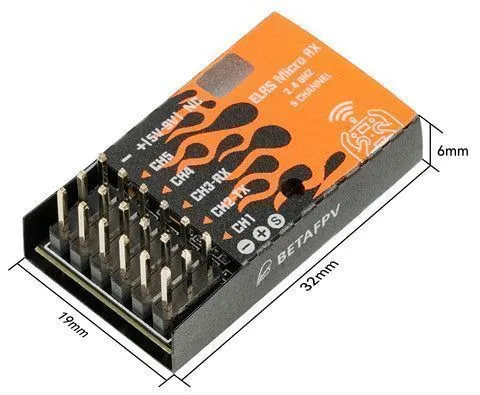

Габариты

19 x 32 x 9 мм (без антенны)

Микроконтроллер

ESP8285

RF-чип

SX128X

Мощность телеметрии

17 мВт

Диапазон частот

2.4 ГГц ISM

Входное напряжение

5В ~ 9В постоянного тока (контакт «+»)

Тип совместимых моделей

Мультироторы, самолеты, вертолеты, RC-машины, лодки и др

SuperD RX

True Diversity, два чипа, CRSF, 100 мВт, для дронов и самолетов

Micro RX

PWM или CRSF, 17 мВт, для самолетов, вертолетов, машин, лодок

Nano RX

CRSF, 100 мВт, для FPV-дронов

Lite RX

CRSF, 17 мВт, для вуп-дронов

Текущая версия прошивки

ELRS 3.3.0 (несовместима с версиями 2.x). TX-модуль и приемник должны иметь одинаковую основную версию прошивки ELRS (3.x с 3.x, 2.x с 2.x)

Шаг 1

Войдите в режим привязки приемника: включите/выключите питание три раза. Светодиод выполняет двойное мигание

Шаг 2

Активируйте режим привязки на TX-модуле или радиопередатчике

Шаг 3

После успешной привязки светодиод горит постоянно

Шаг 4

Данные привязки сохраняются для последующих автоматических подключений

Шаг 1

Включите приемник и подождите 20 секунд без привязки. Светодиод начнет быстро мигать (активирован Wi-Fi)

Шаг 2

Подключитесь к Wi-Fi сети: Имя: ExpressLRS RX, Пароль: expresslrs

Шаг 3

Откройте в браузере адрес:

Шаг 4

Установите желаемые значения Failsafe для каждого канала. Значения являются абсолютными (без использования флага "invert")

Постоянный свет

Успешное подключение

Двойное мигание

Режим привязки (Bind)

Медленное мигание

Ошибка соединения

Быстрое мигание

Режим обновления по Wi-Fi
