Полетный контроллер BETAFPV F3 Brushed Flysky (Rx + OSD V1)
Ответим по срокам, цене и совместимости компонентов в течение одного рабочего дня.
- Процессор
- STM32F303
- Гироскоп
- MPU6000
- ESC
- FET-ключи, 6.3 А (макс.)
- Прошивка
- Betaflight (таргет CRAZYBEEF3FS)
- OSD
- Интегрированный Betaflight OSD
- Приёмник
- SPI Flysky AFHDS 2A
Описание
F3 Brushed Flight Controller (Flysky Rx + OSD V1) — это специализированная версия полётного контроллера для brushed Whoop-дронов, оснащённая встроенным SPI Flysky-приёмником с поддержкой протокола AFHDS 2A. Контроллер построен на процессоре STM32F303 с гироскопом MPU6000, интегрированным Betaflight OSD и предустановленной прошивкой Betaflight (таргет CRAZYBEEF3FS). Разработан для микро-дронов с коллекторными моторами на базе рамы Inductrix или Beta75. Поставлялся с предварительно припаянным силовым кабелем JST-PH 2.0 (PowerWhoop). Являлся первым решением BETAFPV для сообщества пилотов, использующих аппаратуру Flysky.
Общие характеристики
- Тип: Полётный контроллер для brushed Whoop-дронов
- Модель: BETAFPV F3 Brushed Flight Controller (Flysky Rx + OSD V1)
- Статус: Снята с производства
- Рекомендуемая альтернатива: F4 Brushed Flight Controller (Frsky Rx + OSD)
- Назначение: Управление микро-дронами класса Whoop с коллекторными моторами для пилотов, использующих аппаратуру Flysky
- Ключевое преимущество (историческое): Первый контроллер BETAFPV со встроенным Flysky-приёмником (AFHDS 2A) и Betaflight OSD
- Процессор: STM32F303
- Гироскоп: MPU6000 (Six-Axis)
- Прошивка: Betaflight (таргет CRAZYBEEF3FS), предустановлена
- OSD: Встроенный Betaflight OSD (управление через SPI DMA)
- Приёмник: Встроенный SPI Flysky, протокол AFHDS 2A
- ESC: Интегрированные FET-ключи, макс. ток 6.3 А
- Поддержка моторов: 6×15 мм, 7×20 мм, 8×20 мм, 8.5×20 мм и аналогичные brushed-моторы
- Размер платы: 26 × 26 мм
- Крепление: Совместимо с рамой Inductrix и другими 26 мм монтажными паттернами
- Кабель питания: 55 мм, JST-PH 2.0 (PowerWhoop), предварительно припаян

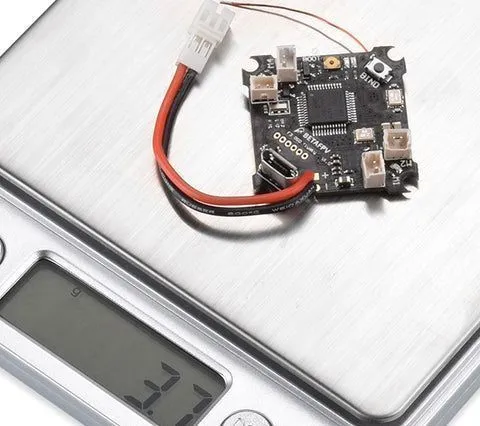

- Вес: 3.7 г
Характеристики
- Процессор
- STM32F303
- Гироскоп
- MPU6000
- ESC
- FET-ключи, 6.3 А (макс.)
- Прошивка
- Betaflight (таргет CRAZYBEEF3FS)
- OSD
- Интегрированный Betaflight OSD
- Приёмник
- SPI Flysky AFHDS 2A
- Размер
- 26 × 26 мм
- Вес
- 3.7 г
- Кабель питания
- 55 мм, JST-PH 2.0 (PowerWhoop)
- Совместимые рамы
- Blade Inductrix (без доработок), Beta75 (без доработок), Eachine E010/E011 (с доработкой)
- Шёлкография

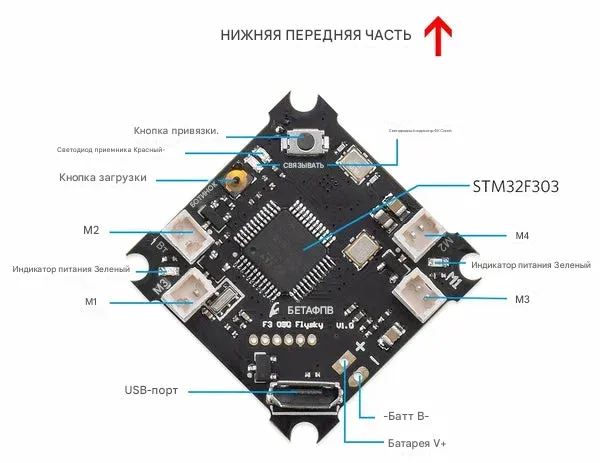

- Нанесение обозначений «M1, M2, M3, M4» на плате выполнено с ошибкой (messed up). Необходимо сверяться со схемой подключения моторов из официального руководства
- Быстрое мигание
- режим привязки (bind mode)
- Медленное мигание
- нет соединения с передатчиком
- Нет свечения
- успешное соединение с передатчиком
- Постоянное свечение
- питание от батареи подано
- Постоянное свечение
- моторы заармлены
- Красный светодиод приёмника начнёт быстро мигать
- плата в режиме привязки
- На радиопередатчике активировать режим привязки. Важно
- Приёмник поддерживает только протокол AFHDS 2A. Убедитесь, что передатчик настроен на AFHDS 2A, а не на устаревший AFHDS
- Отсутствие датчика тока
- Значение ампер на OSD некорректно (инвалидно)
- Не предназначен для дальних полётов
- Дальность связи ограничена. Рекомендуется располагать антенну приёмника вертикально и на максимальном удалении от платы FC для улучшения сигнала
- Только brushed-моторы
- Контроллер не поддерживает brushless-двигатели
- Только AFHDS 2A
- Протокол AFHDS (первое поколение) не поддерживается
