Плата BEC Board для Naked GoPro (HERO6/7, 5В/2А)
Запчасти BetaFPV для ремонта микро- и мини-дроновПоставка под заказ
Цена
Цена по запросу
Свяжитесь с нами для расчёта стоимости
Ответим по срокам, цене и совместимости компонентов в течение одного рабочего дня.
Ключевые характеристики
- Входное напряжение (Vin)
- 2–4S (7.4–16.8 В)
- Выходное напряжение (BEC Out)
- 5 В (±5%)
- Максимальный выходной ток
- 2 А
- Тип разъёма питания
- GH 1.25 (3 pin)

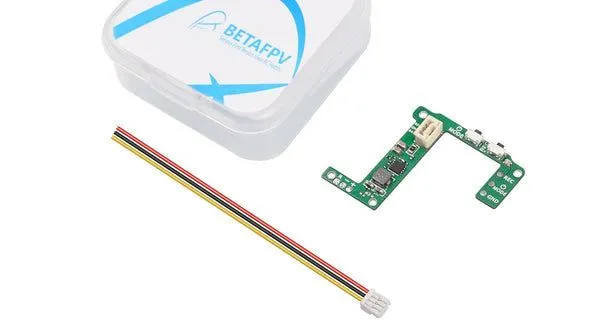

- Длина комплектного кабеля
- 90 мм, калибр 30 AWG
- Интерфейс удалённого управления
- Контактная площадка для пайки (signal pad)
Описание

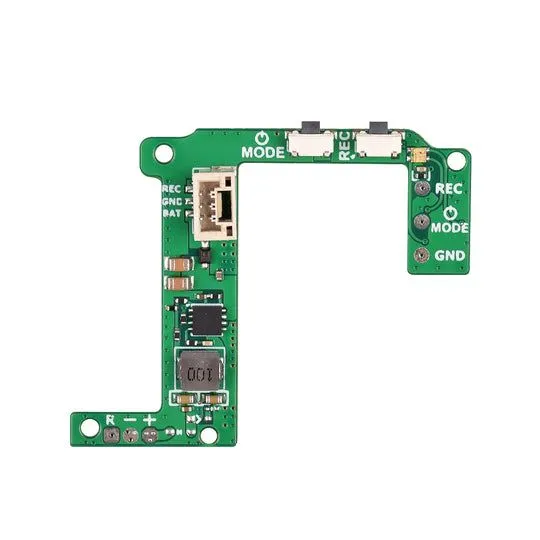

Специализированная плата стабилизатора напряжения (BEC) и управления, предназначенная для интеграции в лёгкий модуль на основе разобранных камер GoPro HERO6 или HERO7. Плата обеспечивает стабильное питание 5В/2А, интегрирует штатные кнопки и светодиод камеры, а также предоставляет возможность удалённого управления записью с пульта радиоуправления через функцию Pinio в Betaflight. Вес платы около 1.53 г, что минимизирует общую массу кастомной «облегчённой» (naked) камеры для установки на микро-дроны.
Общие характеристики
- Тип: Плата управления питанием и периферией (BEC & Control Board)
- Модель: BEC Board for Naked Camera (совместимость: GoPro HERO6, GoPro HERO7)
- Назначение: Обеспечение работы и управления кастомным лёгким модулем на базе разобранной камеры GoPro HERO6/7 на борту дрона
- Ключевые функции: Стабилизация питания, дублирование кнопок и светодиода, удалённое управление записью
- Входное напряжение: 2–4S LiPo (7.4–16.8 В)
- Выходное стабилизированное напряжение: 5 В
- Максимальный выходной ток: 2 А

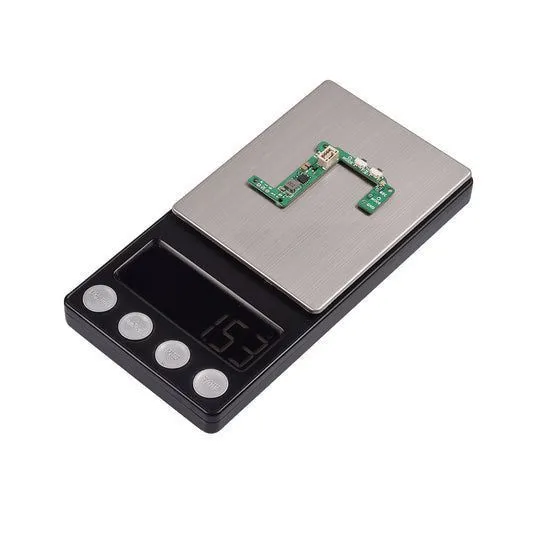

- Вес: 1.53 г (проверьте актуальность у менеджера)
- Разъём питания: GH 1.25, 3-пиновый
Характеристики
- Входное напряжение (Vin)
- 2–4S (7.4–16.8 В)
- Выходное напряжение (BEC Out)
- 5 В (±5%)
- Максимальный выходной ток
- 2 А
- Тип разъёма питания
- GH 1.25 (3 pin)
- Длина комплектного кабеля
- 90 мм, калибр 30 AWG
- Интерфейс удалённого управления
- Контактная площадка для пайки (signal pad)

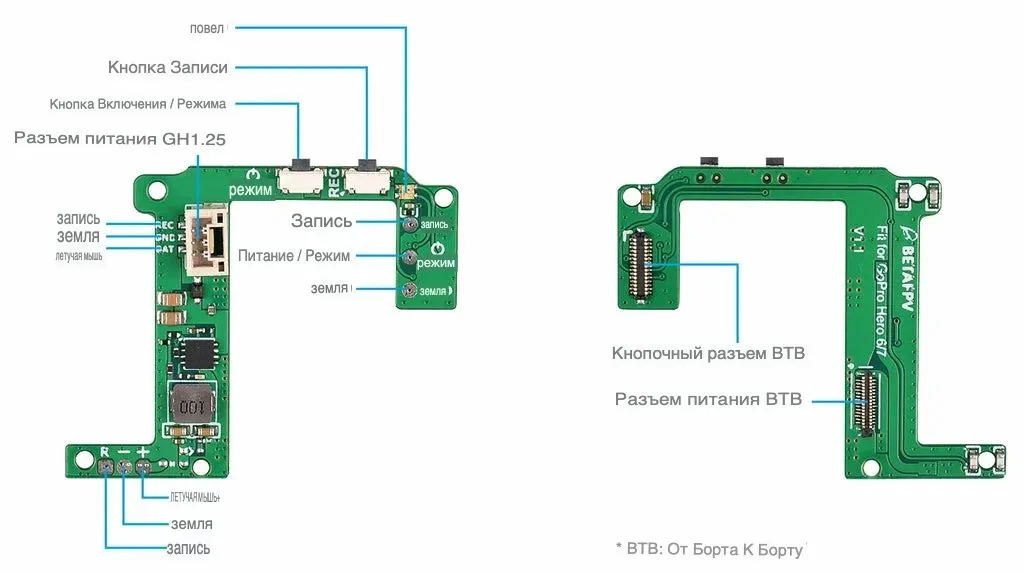

- Поддерживаемые кнопки
- Power/Mode Button, Record/Shutter Button
- Подключение светодиода
- Разъём для штатного светодиода GoPro
- Совместимость с корпусами
- Предназначена для использования с Case for Naked Camera (версия для HERO6/7)
- Питание
- Вход (2-4S) → BEC Board → Разъём камеры GoPro (5V)
- Управление записью
- Контактная площадка на BEC Board → Назначенный PINIO-пин на полётном контроллере (например, B12 на F4 FC V2.0)
- Индикация
- Светодиод на BEC Board дублирует состояния штатного светодиода камеры
- Включение питания (однократное нажатие Power/Mode)
- Светодиод мигает 3 раза и гаснет
- Выключение питания (удержание Power/Mode 5 сек.)
- Светодиод мигает 7 раз и гаснет
- Начало записи (однократное нажатие Record)
- Светодиод медленно мигает непрерывно
- Остановка записи (однократное нажатие Record)
- Светодиод мигает 3 раза и гаснет
- Отсутствие карты microSD
- После нажатия Record светодиод мигает 1 раз и гаснет
