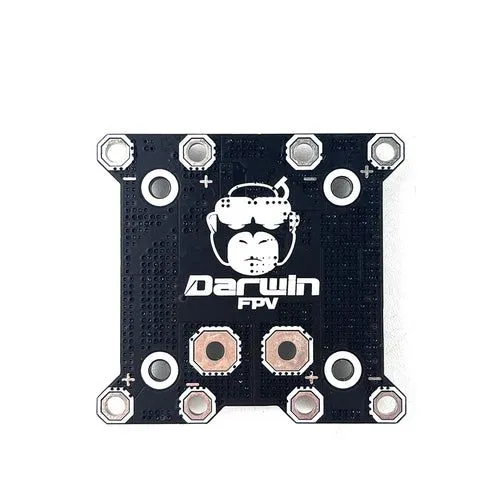

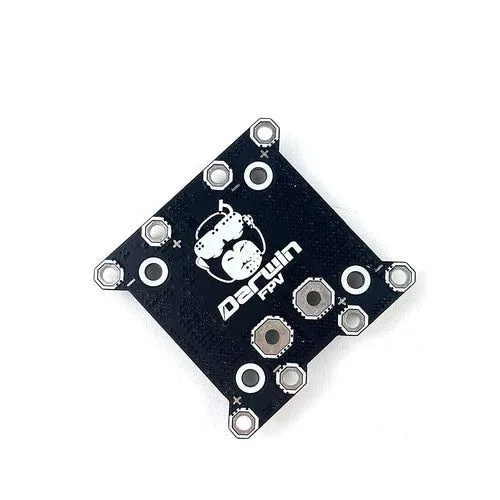

Плата распределения питания DarwinFPV 25V BEC Power Distribution Board
Ответим по срокам, цене и совместимости компонентов в течение одного рабочего дня.
- Входное напряжение
- 4–12S LiPo
- Выходное напряжение BEC
- 25.2 В
- Выходной ток BEC (макс., непрерывный)
- 1 А
- Минимальное падение напряжения (Dropout)
- 2 В
- Важное примечание по эксплуатации
- Для стабильного поддержания выходного напряжения 25.2 В необходимо, чтобы входное напряжение было не ниже 27 В. При использовании аккумуляторов 6S (полный заряд 25.2 В) стабилизация работать не будет. Плата наиболее эффективна с батареями 7S и выше
- Защита от обратной полярности
- Нет (требуется внимательность при подключении)
Описание

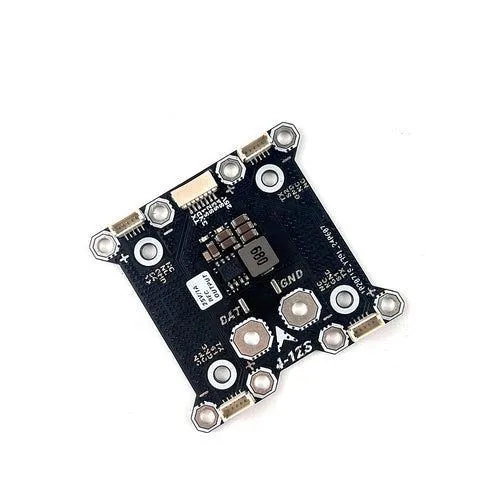

Специализированная плата распределения питания (PDB) со встроенным повышающим стабилизатором напряжения (BEC), предназначенная для питания оборудования, требующего напряжения 25.2 В, в сборках с аккумуляторами от 4S до 12S. Плата имеет четыре интегрированных разъема для подключения регуляторов хода (ESC), обеспечивая подачу питания, сигнала и телеметрии, а также разъем для полетного контроллера. Это решение упрощает силовую разводку и позволяет запитать высоковольтные видеопередатчики (VTX) или камеры без дополнительных преобразователей.
Общие характеристики
- Тип: Плата распределения питания (PDB) со стабилизатором напряжения (BEC)
- Модель: DarwinFPV 25V BEC Power Distribution Board
- Назначение: Питание ESC, FC и высоковольтной периферии (25.2 В) в дронах на 4-12S
- Входное напряжение: 4–12S LiPo (14.8–50.4 В)
- Выходное напряжение (BEC): 25.2 В (стабилизированное)
- Максимальный выходной ток (BEC): 1 А

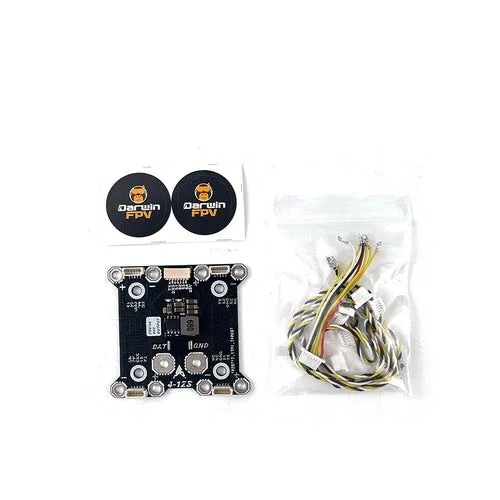

- Количество подключений ESC: 4 (через разъемы SH1.0-5P: питание, сигнал, телеметрия)
- Расстояние монтажных отверстий: 30×30 мм
- Габариты: 48.5×51.7×6 мм
- Вес: 10 г
Характеристики
- Входное напряжение
- 4–12S LiPo
- Выходное напряжение BEC
- 25.2 В
- Выходной ток BEC (макс., непрерывный)
- 1 А
- Минимальное падение напряжения (Dropout)
- 2 В
- Важное примечание по эксплуатации
- Для стабильного поддержания выходного напряжения 25.2 В необходимо, чтобы входное напряжение было не ниже 27 В. При использовании аккумуляторов 6S (полный заряд 25.2 В) стабилизация работать не будет. Плата наиболее эффективна с батареями 7S и выше
- Защита от обратной полярности
- Нет (требуется внимательность при подключении)
- Подключение ESC
- 4 × SH1.0-5P (питание, сигнал, телеметрия)
- Монтажные отверстия
- 30×30 мм
- Размеры
- 48.5×51.7×6 мм
- Вес
- 10 г
