Стек SPAN F722-BT-HD V2
Ответим по срокам, цене и совместимости компонентов в течение одного рабочего дня.
- MCU
- STM32F722RET6
- Гироскоп

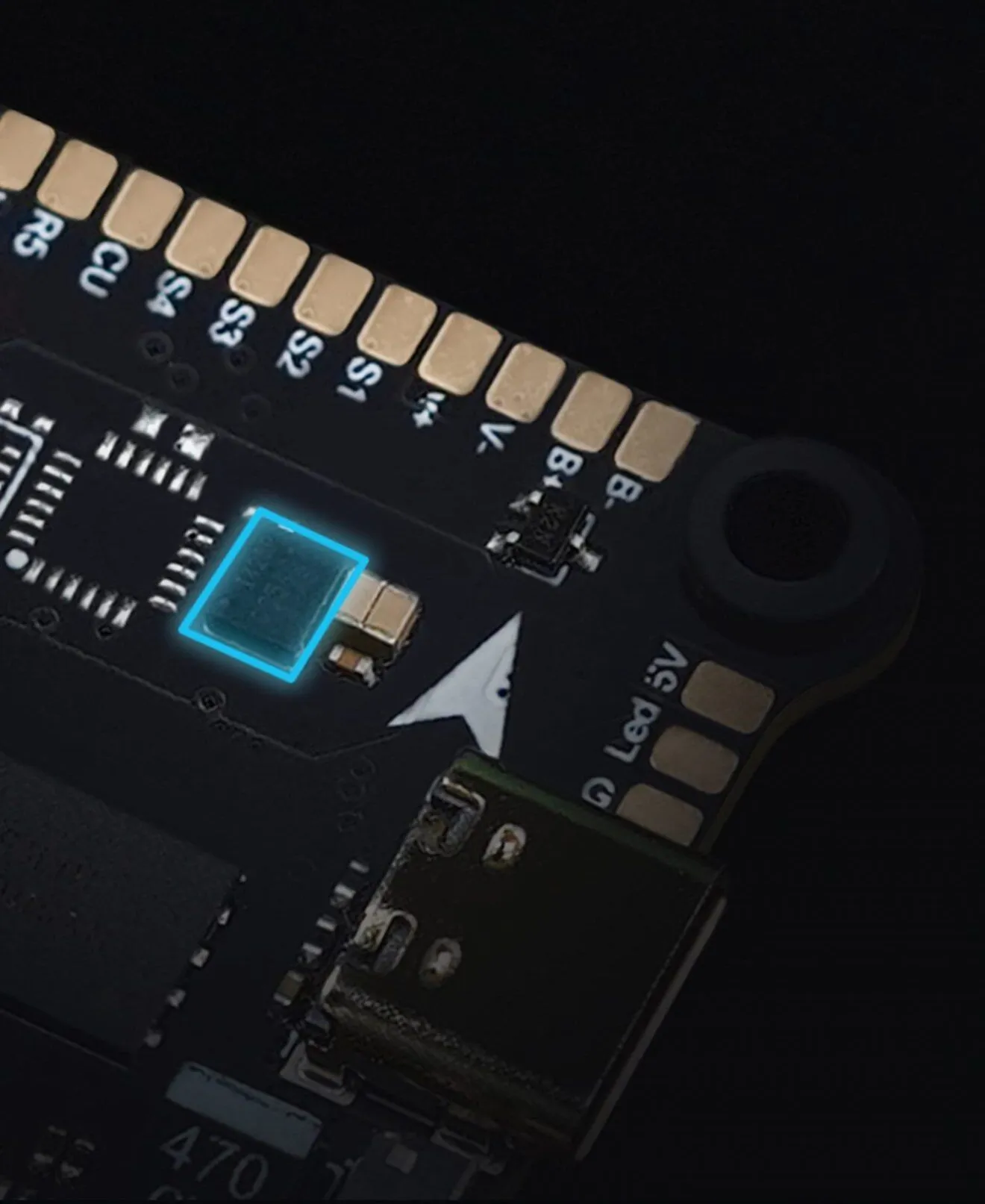

- ICM42688-P (SPI)
- Blackbox
- 512 Мб (встроенная SD-карта)
- Bluetooth
- поддерживается
- USB
- Type-C
- OSD
- Betaflight OSD с чипом AT7456E
Описание

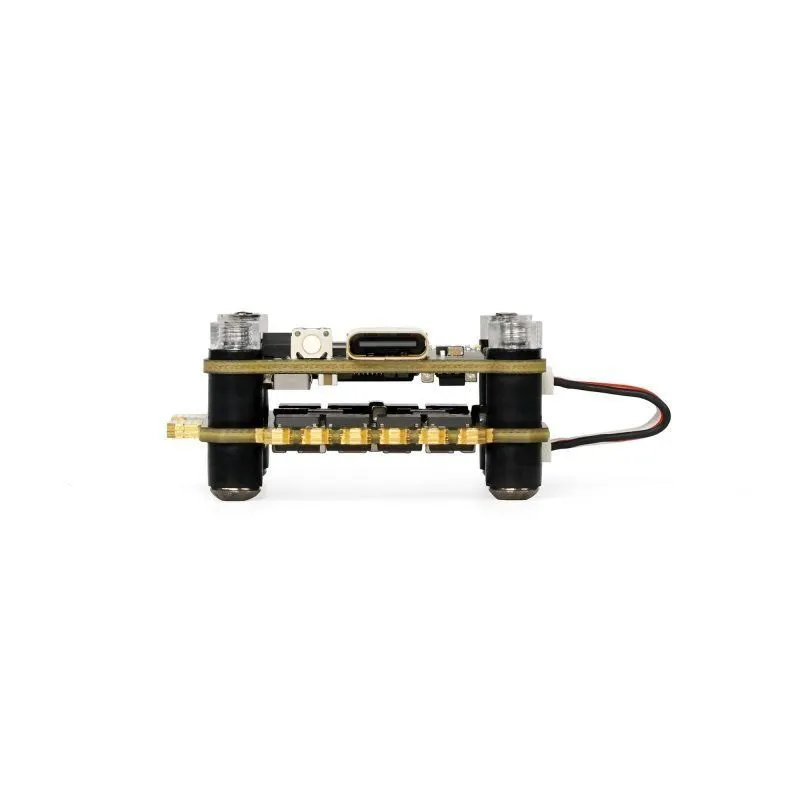

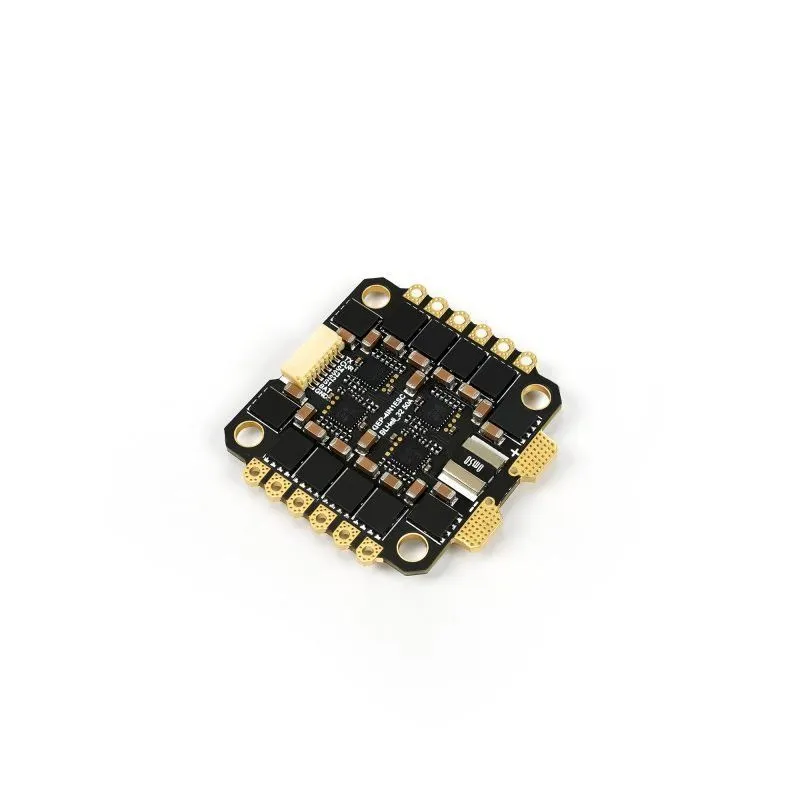

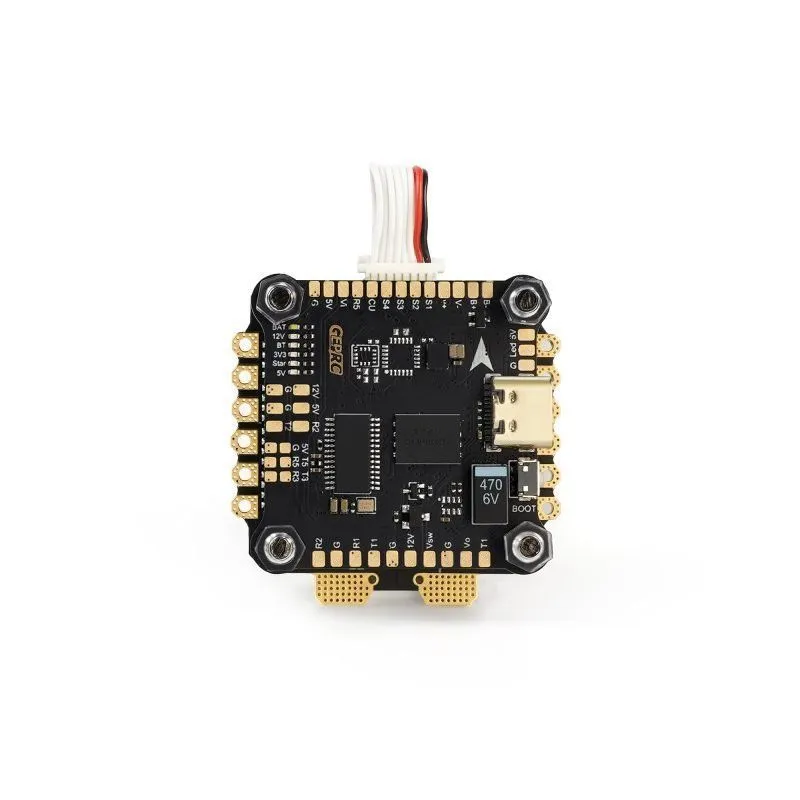

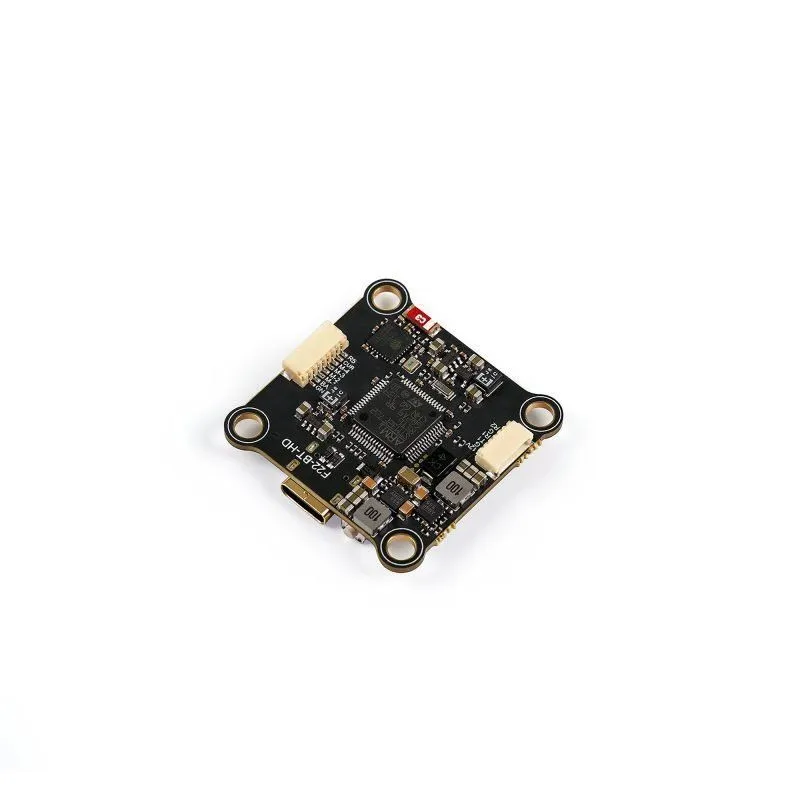

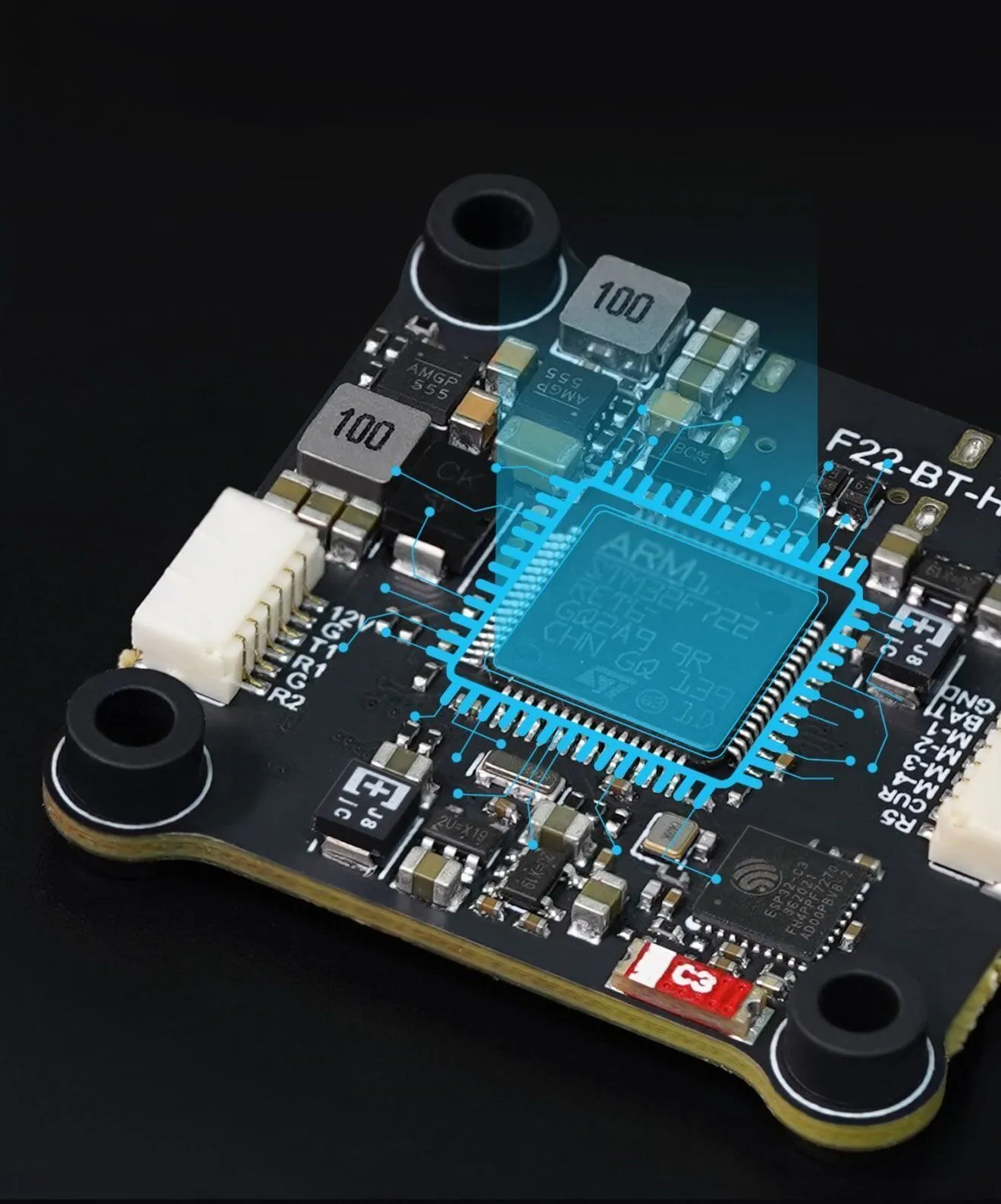

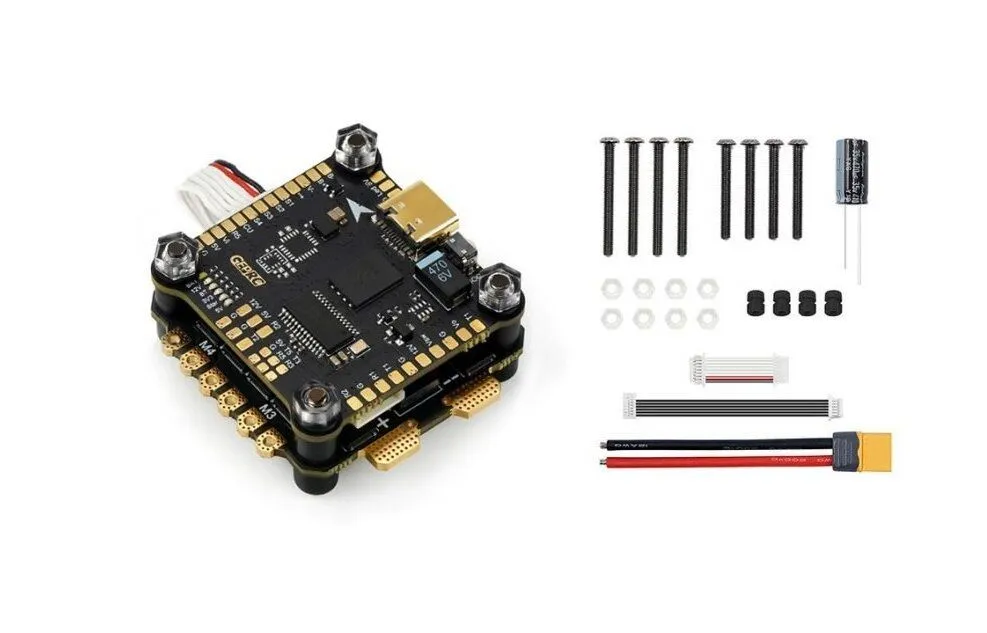

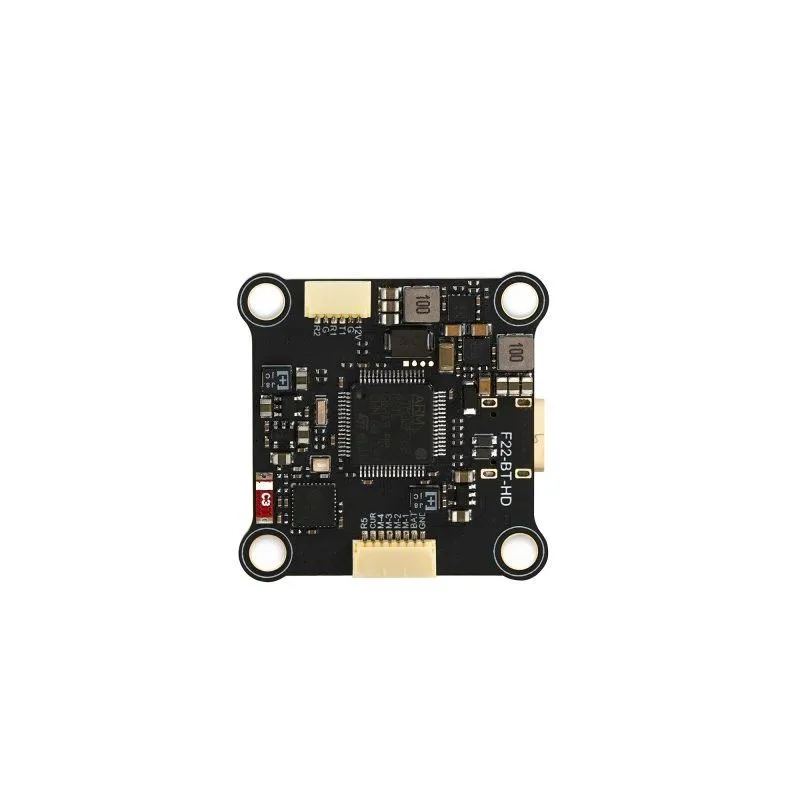

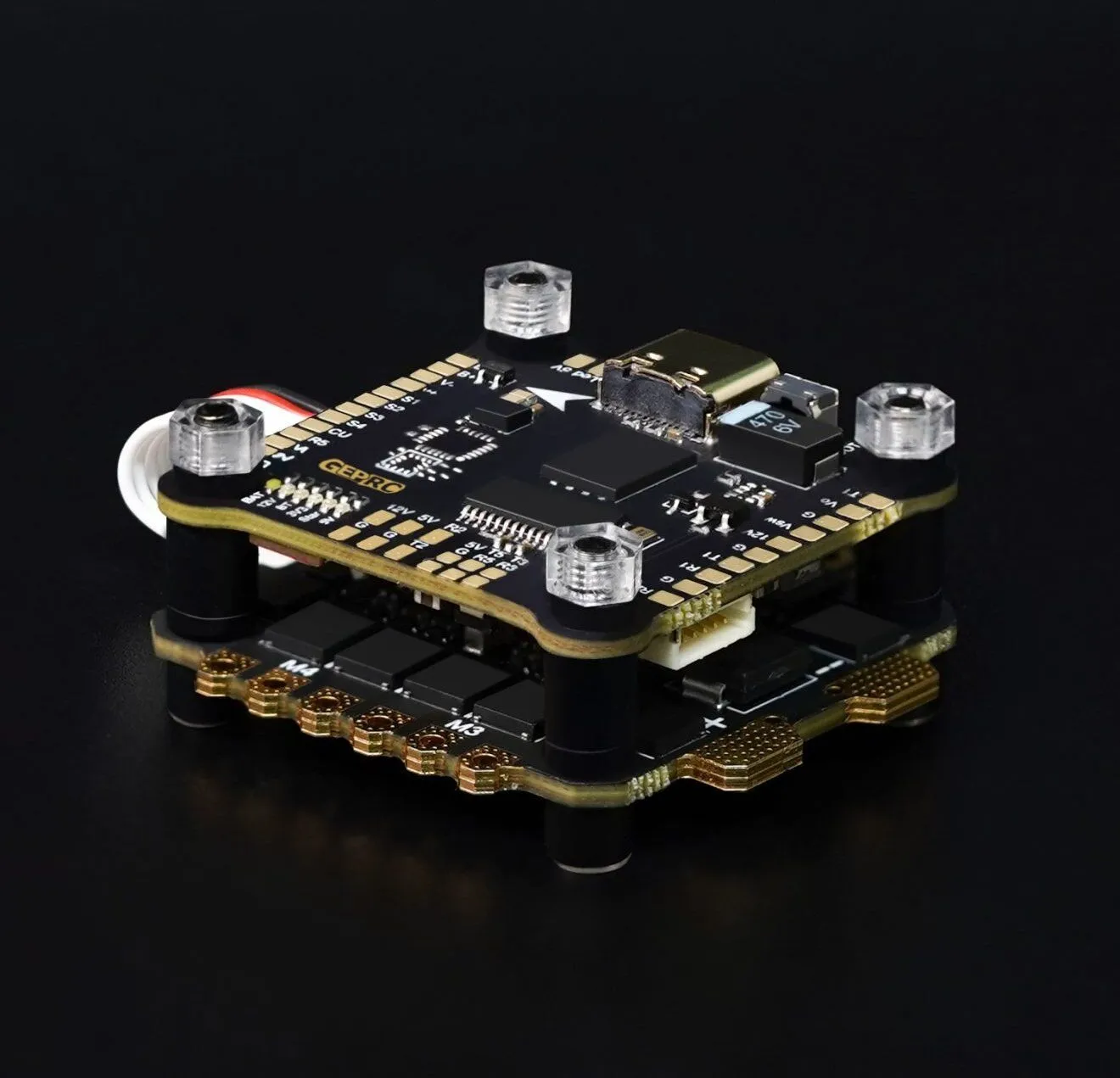

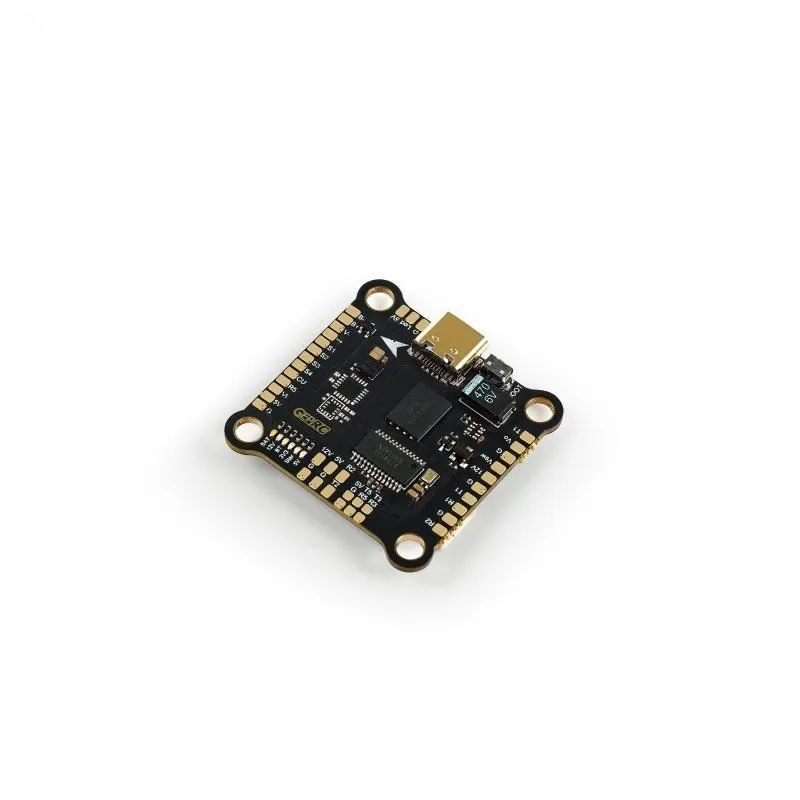

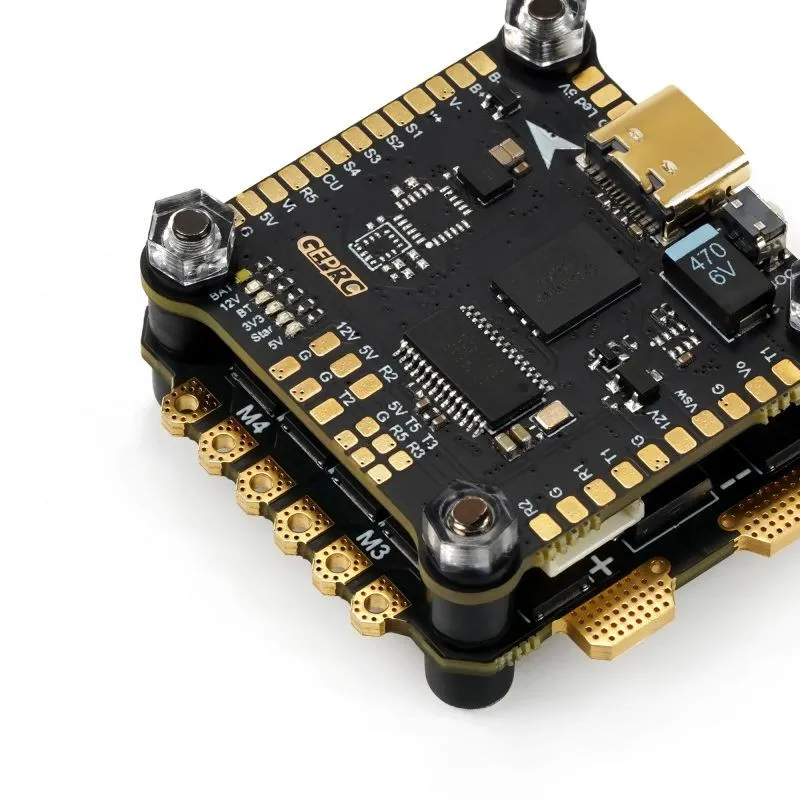

Стек SPAN F722-BT-HD V2 представляет собой систему управления, специально разработанную для использования с цифровой видеосистемой DJI Air Unit. Стек объединяет полетный контроллер SPAN F722-BT-HD V2 и 32-битный 4-в-1 регулятор BLHeli_32 50A 96K 4IN1, обеспечивая plug-and-play подключение без пайки. Полетный контроллер оснащен процессором STM32F722RET6, гироскопом ICM42688-P (SPI), Blackbox на 512 Мб (встроенная SD-карта), поддержкой Bluetooth для беспроводной настройки, двумя независимыми BEC (5V@3A и 12V@3A) и прямым подключением DJI Air Unit. Регулятор выполнен на 32-битной архитектуре с частотой ШИМ 96 кГц, обеспечивает непрерывный ток 50A на каждый канал и пиковый 55A. Стек поддерживает питание 3–6S LiPo, оснащен 5 UART портами и встроенным LC-фильтром. Комплект включает все необходимые кабели, конденсатор, силовой кабель XT60 и крепежные элементы.
Примечание: Стек предназначен для использования на рамах с креплением 30.5×30.5 мм, в том числе на раме MARK5. На странице представлены опции: полный стек (STACK), отдельно полетный контроллер (FC) и отдельно регулятор (ESC).
Общие характеристики
Характеристики

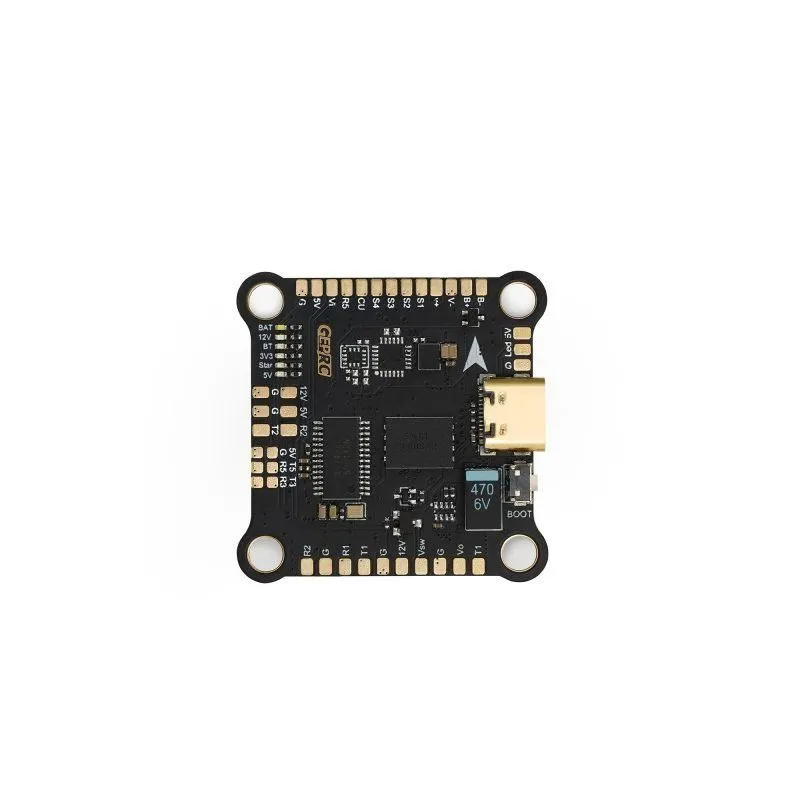

- MCU
- STM32F722RET6
- Гироскоп
- ICM42688-P (SPI)
- Blackbox
- 512 Мб (встроенная SD-карта)
- Bluetooth
- поддерживается
- USB
- Type-C
- OSD
- Betaflight OSD с чипом AT7456E
- BEC
- 5V@3A, 12V@3A (два независимых)
- Целевая прошивка
- GEPRCF722-BT-HD
- UART порты
- 5
- LC-фильтр
- встроенный

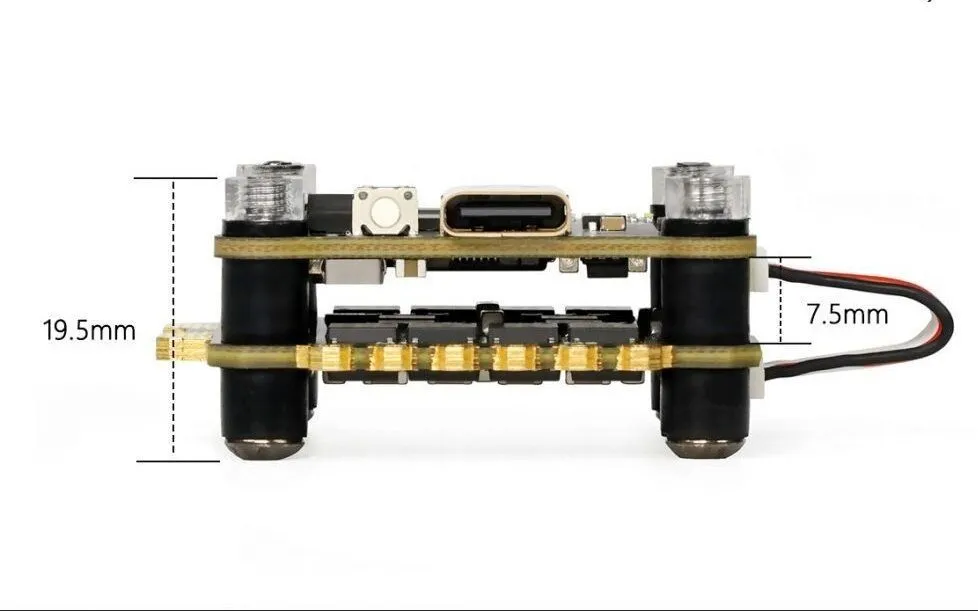

- Размер
- 36 × 36 мм
- Крепление
- 30.5 × 30.5 мм

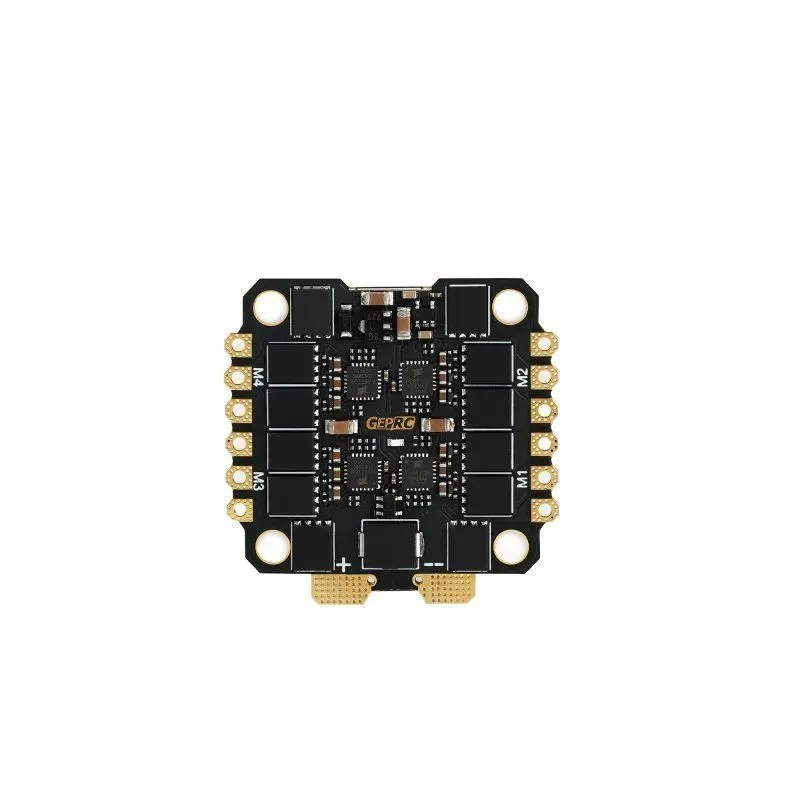

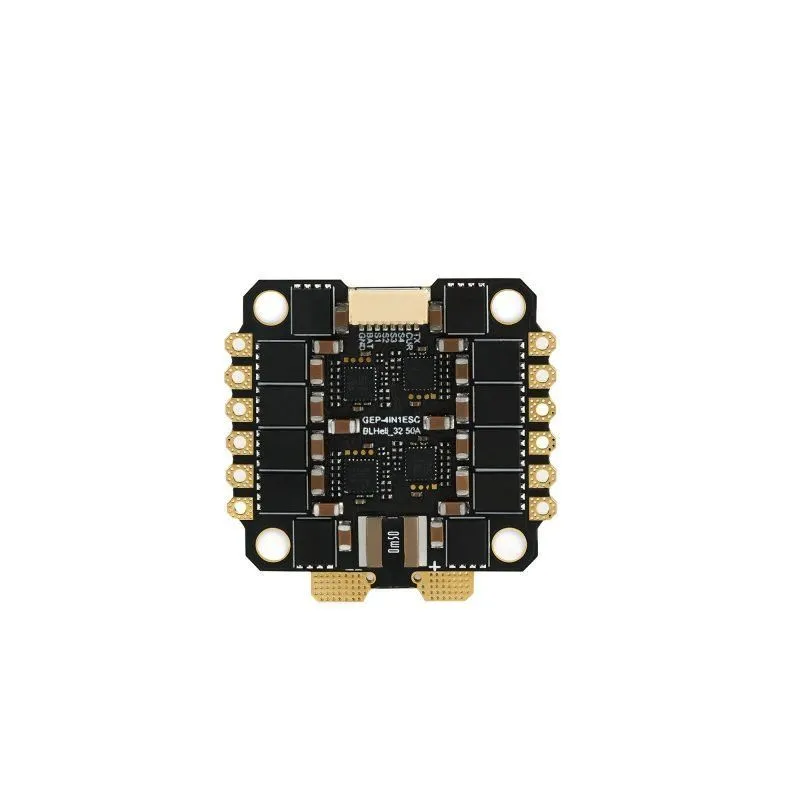

- MCU
- STM32G071 (32-битный, 96 кГц)
- Входное напряжение
- 3–6S LiPo
- Токовый датчик
- поддерживается
- Телеметрия
- поддерживается
- Непрерывный ток
- 50A (на канал)
- Пиковый ток
- 55A (5 секунд, на канал)
- Поддерживаемые протоколы
- DShot600, PWM, Multishot, OneShot
- Фирменная прошивка
- GEPRC_G071_4IN1_96K
- Сборки с DJI Air Unit

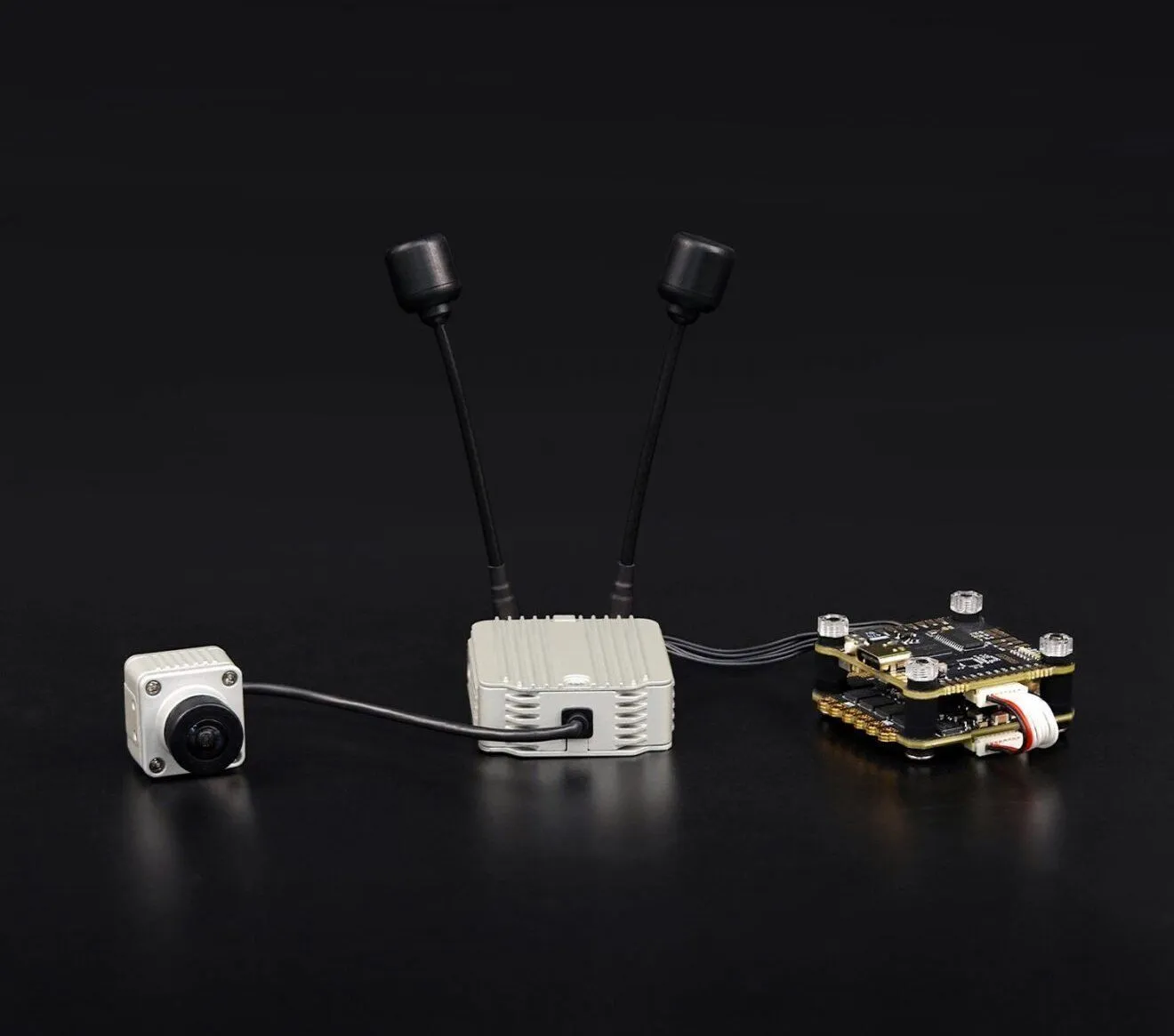

- Стек специально разработан для использования с цифровой видеосистемой DJI Air Unit, обеспечивая прямое подключение без пайки
- FPV-дроны 5–6 дюймов
- 50A тока на канал достаточно для большинства фристайл, гоночных и дальнобойных сборок
- Дальнобойные полеты (Long Range)
- Встроенный барометр (в FC) и поддержка GPS через UART позволяют строить дальнобойные аппараты с функциями позиционирования
- Кинематографические дроны (Cinewhoop)
- Два независимых BEC и LC-фильтр обеспечивают чистое питание для видеопередатчика и стабильную работу камеры
- FPV-фристайл и гонки
- Высокая производительность процессора F722 и 32-битный ESC с частотой 96 кГц обеспечивают отличную управляемость
- Профессиональная аэросъемка
- Высокая производительность и надежность обеспечивают стабильную работу в коммерческих проектах
- БПЛА двойного назначения
- Может применяться в служебных беспилотных системах, требующих высокой производительности
- Стек имеет два независимых BEC
- 5V@3A для периферии и 12V@3A для видеопередатчика. Соблюдайте правильное подключение

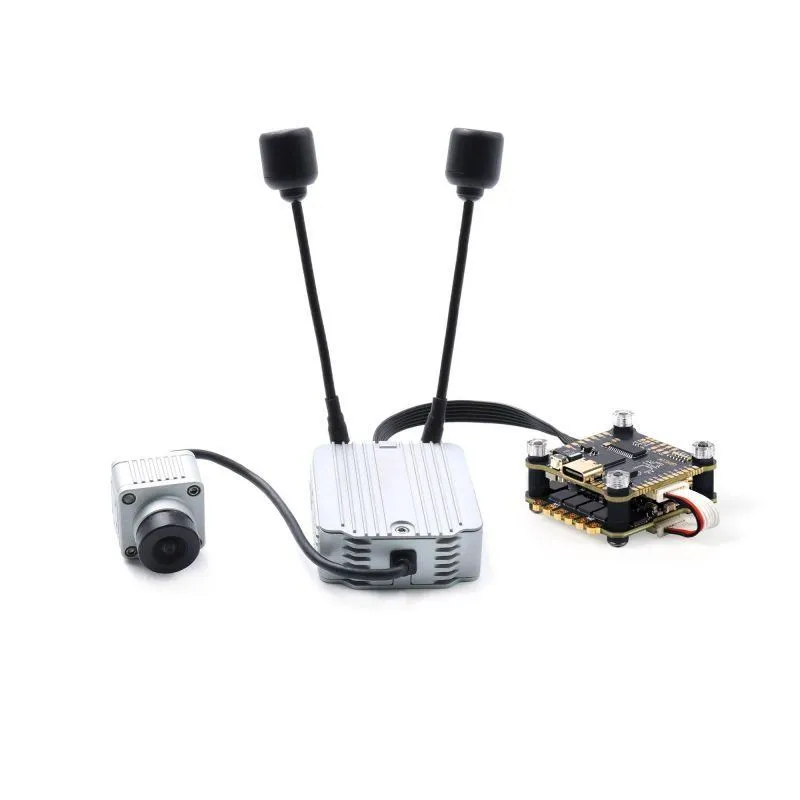

- Прямое подключение DJI Air Unit возможно через специальный разъем
- кабель входит в комплект
