Камера BETAFPV H01 AIO 5.8G 25 МВт VTX
Видеопередатчики (VTX) BetaFPV для микро- и мини-дроновПоставка под заказ
Цена
Цена по запросу
Свяжитесь с нами для расчёта стоимости
Ответим по срокам, цене и совместимости компонентов в течение одного рабочего дня.
Ключевые характеристики
- Выходная мощность передатчика (VTX)
- 25 мВт (13±1 дБм)
- Диапазон питающего напряжения
- 2.9–5.5 В
- Количество каналов
- 48 (8 каналов в каждой из 6 частотных групп)
- Полный частотный диапазон
- 5362 – 5945 МГц
- Тип модуляции
- FM (частотная)
- Управление частотой
- Фазовая автоподстройка частоты (PLL)
Описание
Сверхлёгкий комбинированный FPV-комплект H01 AIO объединяет камеру и 25мВт видеопередатчик 5.8 ГГц в одном компактном корпусе массой всего 3.6 г. Устройство предназначено для микро-дронов, где критичны вес и габариты. Оснащено интеллектуальной сенсорной кнопкой для управления каналом, частотным диапазоном и стандартом развёртки (NTSC/PAL), с полной визуальной индикацией через 15 светодиодов. Обеспечивает широкий угол обзора 120° и совместимо с Raceband для гоночных применений.
Общие характеристики
- Тип: Комбинированная система (AIO): FPV-камера + видеопередатчик (VTX) 5.8 ГГц
- Модель: BETAFPV H01 AIO Camera 5.8G 25mW VTX
- Назначение: Установка на сверхлёгкие микро- и нано-дроны, гоночные квадрокоптеры класса Tiny Whoop
- Ключевое преимущество: Минимальный вес и габариты при сохранении полного функционала управления и широкой частотной совместимости
- Рабочее напряжение: 2.9–5.5 В
- Поддерживаемые стандарты развёртки: NTSC и PAL (переключаемые)
- Антенный порт: UFL (IPEX), импеданс 50 Ом
- Антенна в комплекте: Эксклюзивная дипольная штыревая антенна с разъёмом UFL
- Управление: Единая сенсорная кнопка
Характеристики
- Выходная мощность передатчика (VTX)
- 25 мВт (13±1 дБм)
- Диапазон питающего напряжения
- 2.9–5.5 В
- Количество каналов
- 48 (8 каналов в каждой из 6 частотных групп)
- Полный частотный диапазон
- 5362 – 5945 МГц
- Тип модуляции
- FM (частотная)
- Управление частотой
- Фазовая автоподстройка частоты (PLL)
- Стабильность частоты
- ±100 кГц (тип.)
- Точность частоты
- ±200 кГц (тип.)
- Уровень гармоник
- Не более -50 дБм
- Датчик камеры
- Поддержка NTSC (640x480) и PAL (720x540)
- Угол обзора объектива (H x V)
- 120° x 100°
- Рабочая температура
- от -10°C до +60°C
- Температура окружающей среды при испытаниях
- 25°C

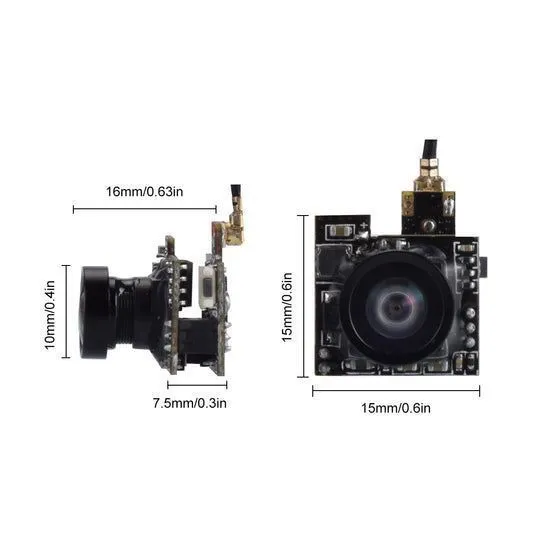

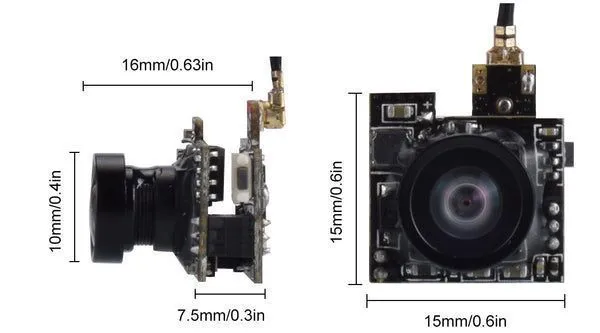

- Габариты (Д x Ш x В)
- 47 x 14.8 x 12.5 мм

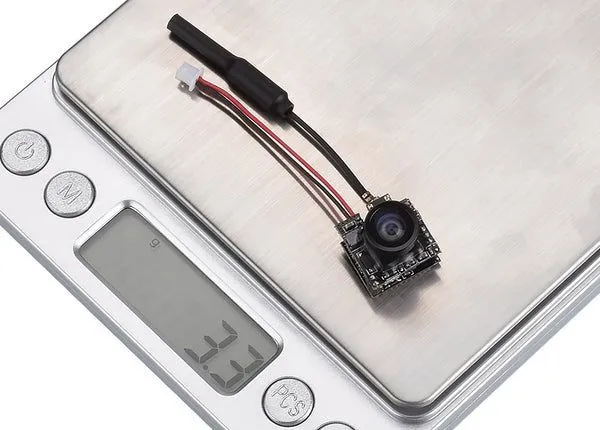

- Вес
- 3.6 г
- Особенность изображения
- Не поддерживает вертикальную инверсию (вертикальное отображение) картинки
- Переключение канала
- Короткое нажатие. Циклическое переключение CH1–CH8 с индикацией соответствующим светодиодом
- Переключение частотной группы (Band)
- Длинное нажатие (удержание). Циклическое переключение между группами A, B, C, D, E, F с индикацией группой из 6 светодиодов
- Переключение стандарта видео NTSC/PAL
- Очень долгое нажатие (удержание). Индикация: зелёный светодиод горит — NTSC, не горит — PAL
- Группа A (стандартный 5.8ГГц)
- 5740–5880 МГц (шаг 20 МГц)
- Группа B (расширенный)
- 5645–5945 МГц (смещённые частоты)
- Группа C (обратный порядок)
- 5725–5865 МГц (шаг 20 МГц)
- Группа D (IMD6/IRC)
- 5658–5917 МГц (шаг 37 МГц)
- Группа E (IMD6)
- 5733–5866 МГц (шаг 19 МГц)
- Группа F (Raceband, низкочастотный)
- 5362–5621 МГц (шаг 37 МГц) и 5658–5917 МГц (шаг 37 МГц)
