Передатчик Avenger 3–6S 5.8G VTX 8W
Brotherhobb VTXПоставка под заказ
Цена
Цена по запросу
Свяжитесь с нами для расчёта стоимости
Ответим по срокам, цене и совместимости компонентов в течение одного рабочего дня.
Ключевые характеристики
- Рабочее напряжение
- 3–6S LiPo (12–36 В)
- Частотный диапазон
- 5.8 ГГц / 40 каналов
- 1 уровень
- PIT Mode
- 2 уровень
- 400 мВт
- 3 уровень
- 1.6 Вт
- 4 уровень
- 5 Вт
Описание

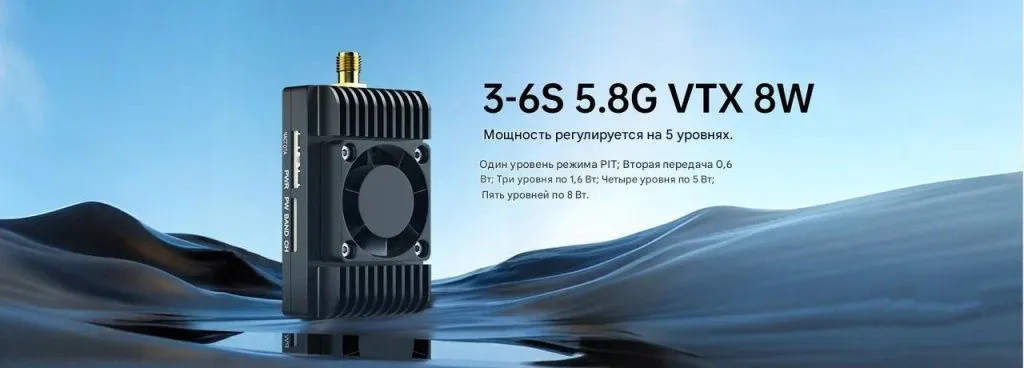

5.8G Видеопередатчик (VTX) 8W — мощная система передачи сигнала для FPV-дронов
Назначение устройства
Видеопередатчик 5.8G VTX 8W предназначен для стабильной передачи изображения и звука на большие расстояния.

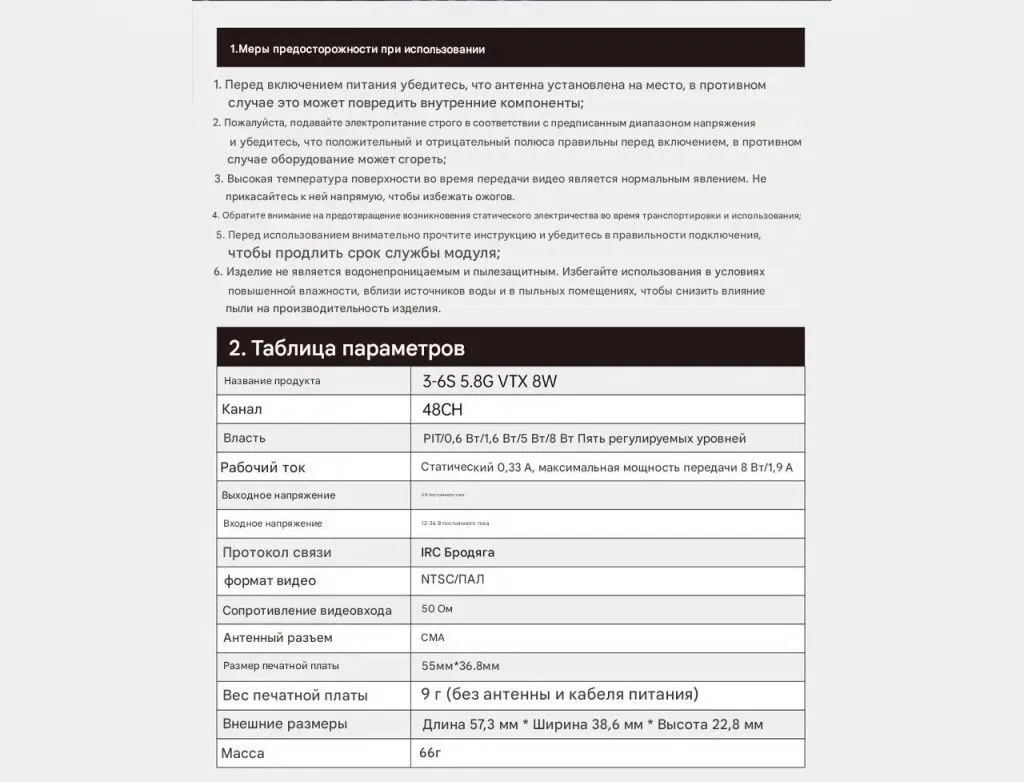

Характеристики
- Рабочее напряжение
- 3–6S LiPo (12–36 В)
- Частотный диапазон
- 5.8 ГГц / 40 каналов
- 1 уровень
- PIT Mode
- 2 уровень
- 400 мВт
- 3 уровень
- 1.6 Вт
- 4 уровень
- 5 Вт
- 5 уровень
- 8 Вт
- Потребляемый ток
- до 5.8 А (при 8 Вт)
- Выходное напряжение
- DC 5 В (для питания камеры)
- Протокол связи
- IRC Tramp
- Видео
- NTSC / PAL
- Входное сопротивление
- 50 Ом

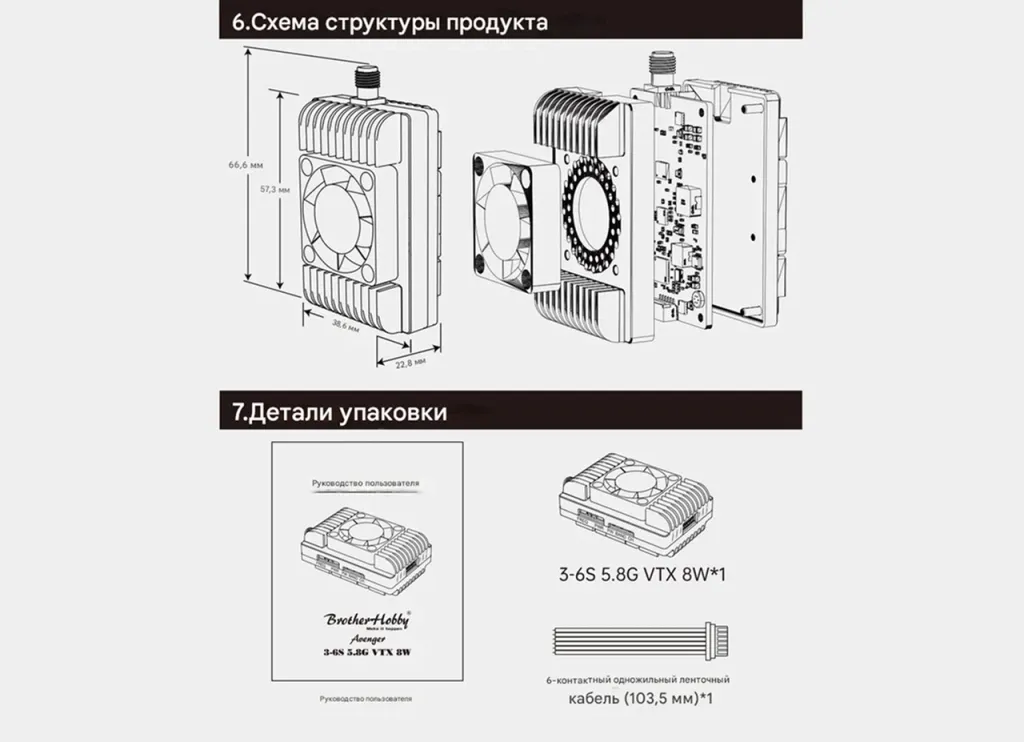

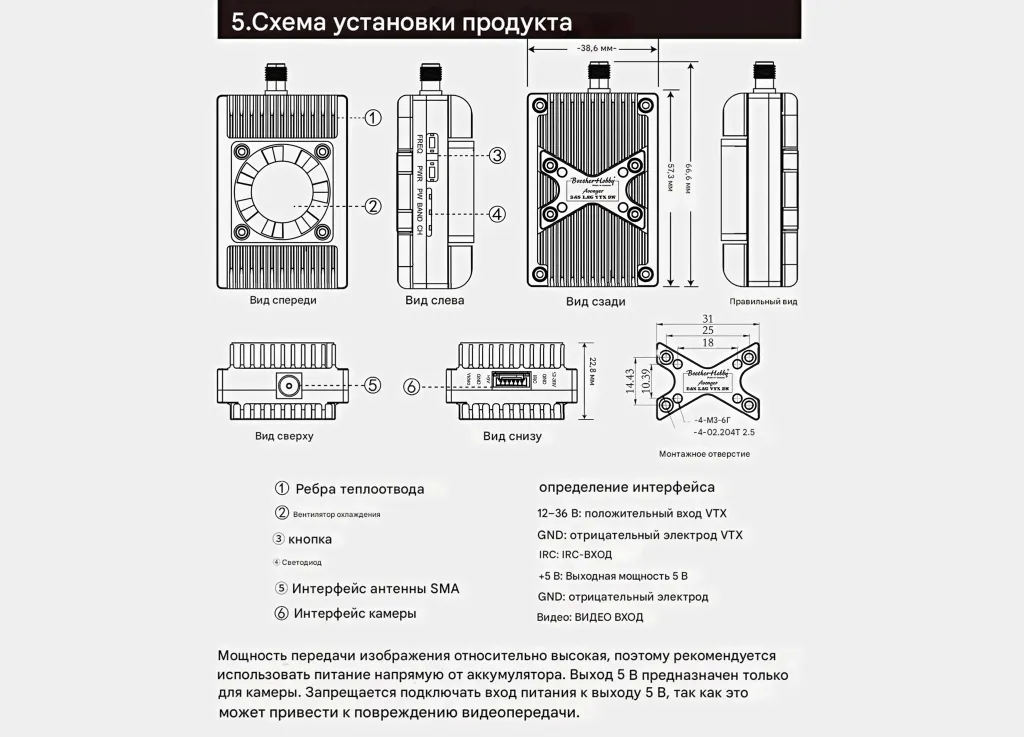

- Размер платы
- 56 × 35.8 мм
- Общие габариты
- 57.3 × 38.1 × 22.8 мм
- Масса
- 64 г

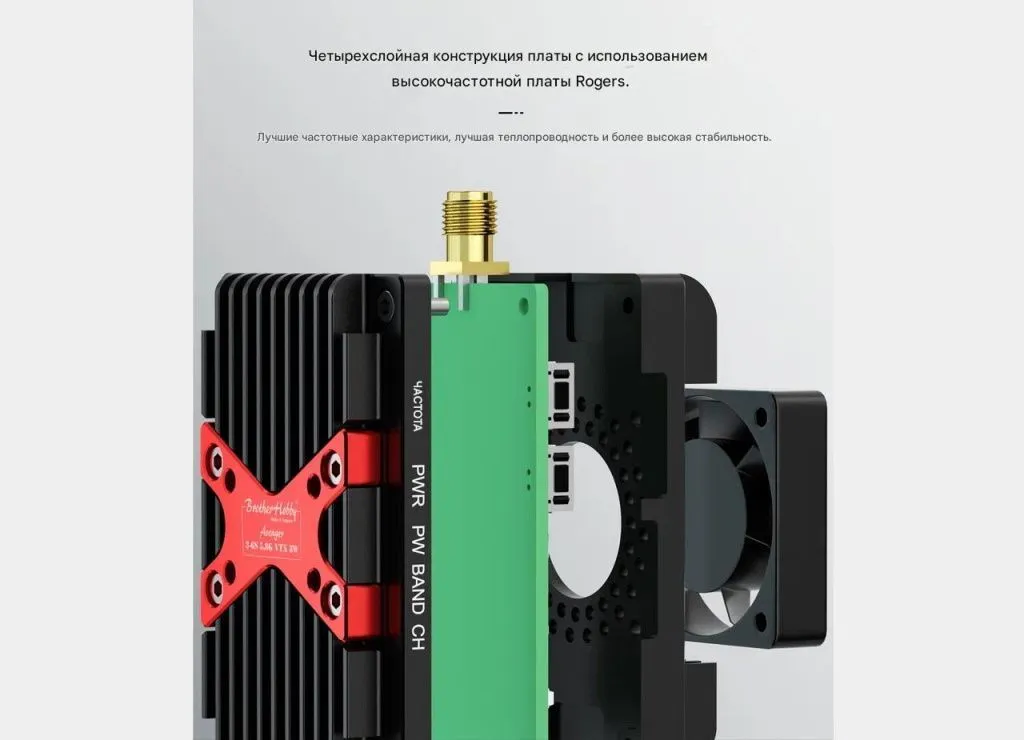

- Четырёхслойная плата на основе Rogers-материала
- улучшенная теплопроводность и стабильность частотных характеристик

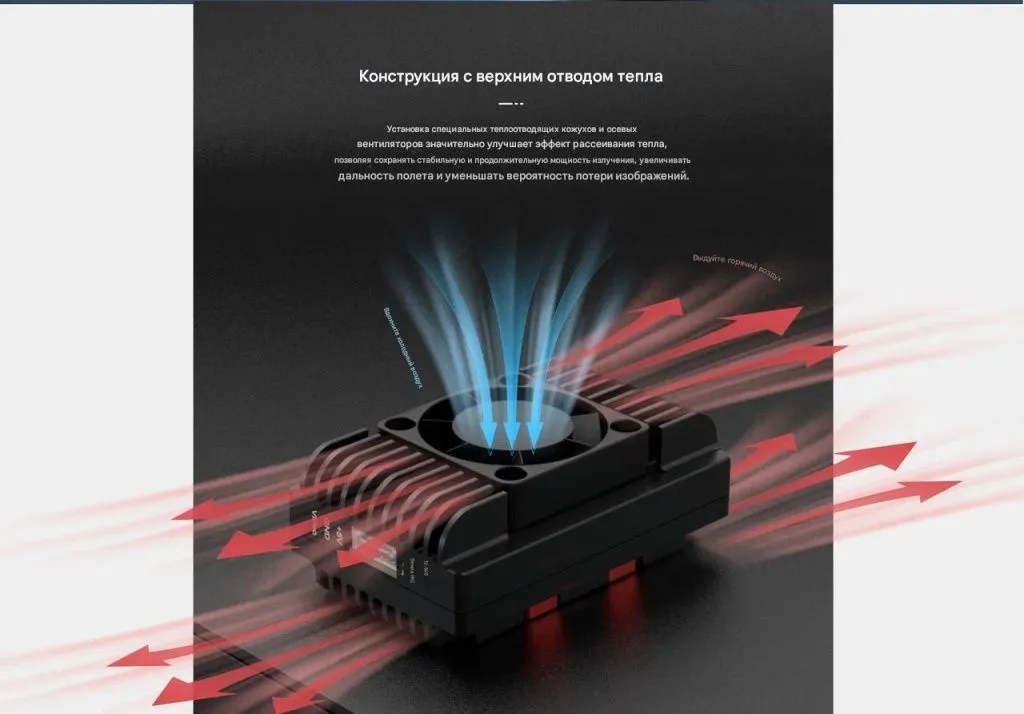

- Верхняя система охлаждения с радиатором и вентилятором
- эффективное рассеивание тепла при длительной работе

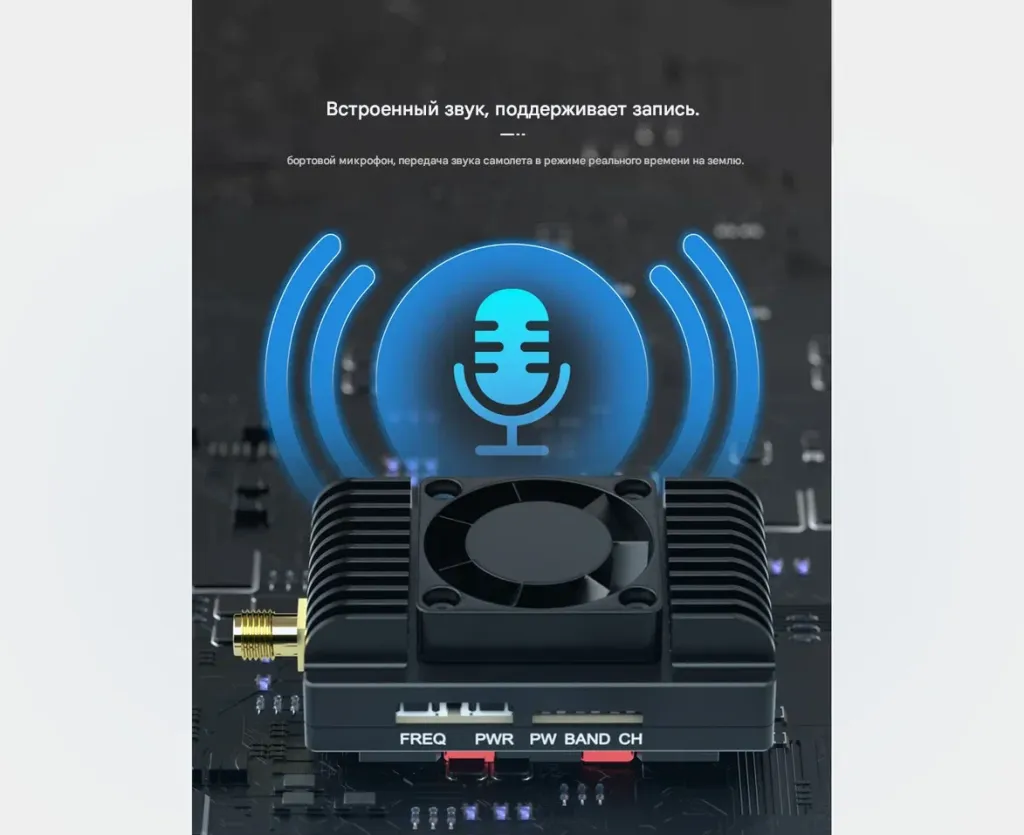

- Встроенный микрофон
- запись и передача звука на землю в реальном времени
- BLOW IN FLOW
- вход потока воздуха
- BLOW OUT FLOW
- выход потока воздуха
- 12–36V VTX Positive input
- питание видеопередатчика
- GND
- общий минус
- IRC RX input
- вход для управления
- DC 5V Power Output
- питание камеры
- GND
- минус для камеры
- VIDEO IN
- видеовход
- Важно
- не подключайте камеру напрямую к 5V выходу видеопередатчика, минуя предназначенный разъём — это может привести к повреждению платы
- Долгое нажатие (3 с)
- переход в режим настройки группы A–H
- Короткое нажатие
- переключение каналов CH1–CH8
- Долгое нажатие (5 с)
- переход в режим регулировки мощности
- 1 мигание синего
- PIT Mode
- 2 мигания
- 400 мВт
- 3 мигания
- 1.6 Вт
- 4 мигания
- 5 Вт
- 5 миганий
- 8 Вт
- Красный
- номер текущего канала (количество вспышек)
- Синий
- номер группы A–H (количество вспышек)
- Зелёный
- текущий уровень мощности (количество вспышек)

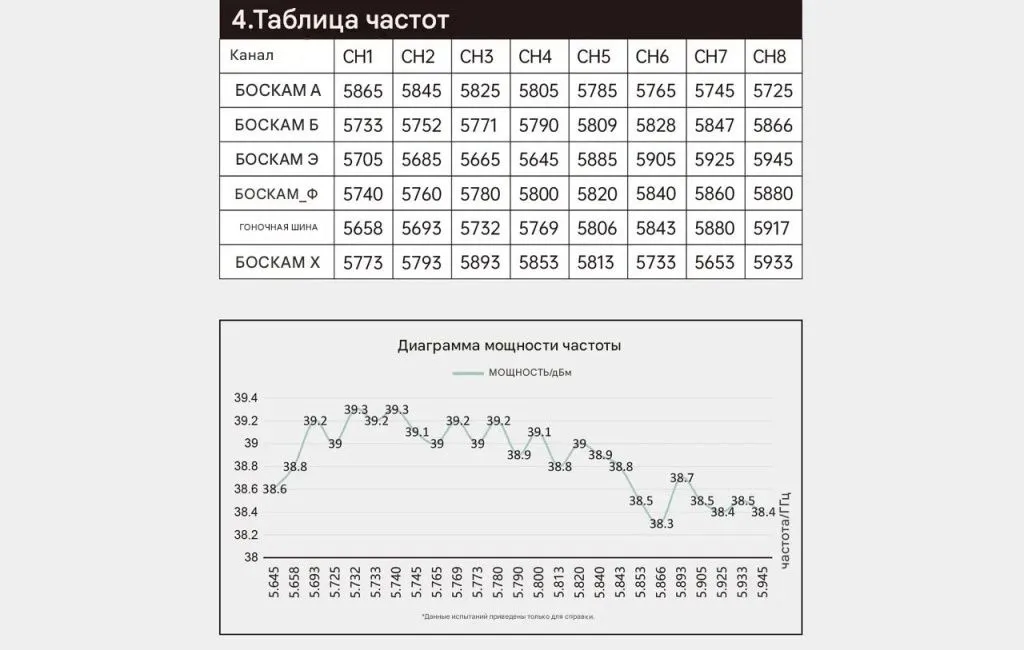

- BOSCAM A
- 5865, 5845, 5825, 5805, 5785, 5765, 5745, 5725
- BOSCAM B
- 5733, 5752, 5771, 5790, 5809, 5828, 5847, 5866
- BOSCAM E
- 5705, 5685, 5665, 5645, 5885, 5905, 5925, 5945
- RACEBAND
- 5658, 5695, 5732, 5769, 5806, 5843, 5880, 5917
- BOSCAM F
- 5733, 5752, 5771, 5790, 5809, 5828, 5847, 5866
- BOSCAM H
- 5775, 5795, 5815, 5835, 5855, 5875, 5895, 5915
