GPS-модуль Foxeer M10Q-120 с компасом QMC5883
GPS/ГЛОНАСС модули FOXEER для FPV-дронов и БПЛАПоставка под заказ
Цена
Цена по запросу
Свяжитесь с нами для расчёта стоимости
Ответим по срокам, цене и совместимости компонентов в течение одного рабочего дня.
Ключевые характеристики
- Поддерживаемые спутниковые системы
- GPS (L1), ГЛОНАСС (L1), Beidou (B1), GALILEO, SBAS, QZSS
- Количество каналов
- 72
- Точность позиционирования (2D)
- 1.5 м (на открытой местности)
- Точность определения скорости
- 0.05 м/с
- Чувствительность приёмника
- Слежение -166 дБм; Захват -160 дБм
- Частота обновления данных
- 1–10 Гц (по умолчанию 10 Гц)
Описание

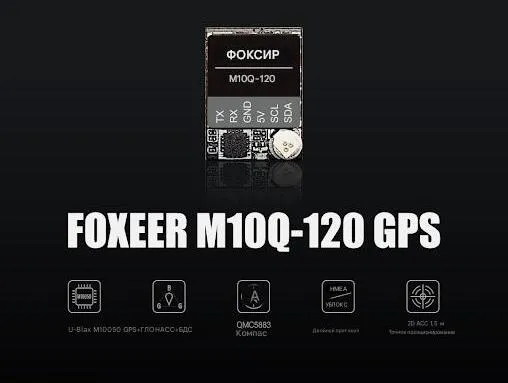

Компактный GPS-модуль Foxeer M10Q-120 для FPV-дронов, построенный на современном чипе u-blox M10 (10-го поколения) и оснащённый магнитометром QMC5883. Модуль поддерживает одновременную работу с несколькими спутниковыми системами (GPS, ГЛОНАСС, Beidou, GALILEO) и имеет резервный аккумулятор для быстрого старта. Высокая чувствительность, точность позиционирования 1.5 м и частота обновления 10 Гц обеспечивают надёжное выполнение функций «возврат домой» (RTH) и точное удержание позиции.
Общие характеристики
- Тип устройства: GPS-модуль со встроенным магнитометром (компасом)
- Модель: Foxeer M10Q-120 (с компасом QMC5883)
- Основной чипсет: u-blox M10 (10-е поколение)

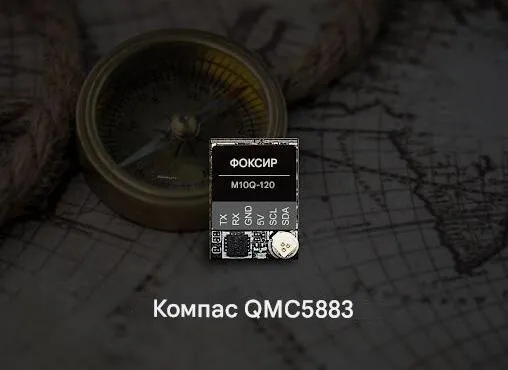

- Встроенный компас: Магнитометр QMC5883
- Интерфейс подключения: UART (контакты 5V, GND, RX, TX, SCL, SDA)
- Напряжение питания: 5 В

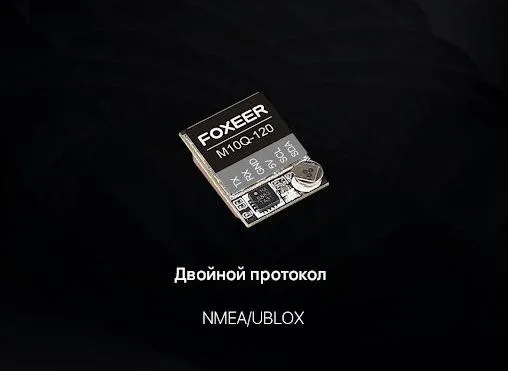

- Протоколы данных: NMEA / UBX (U-blox), двойной режим
Характеристики
- Поддерживаемые спутниковые системы
- GPS (L1), ГЛОНАСС (L1), Beidou (B1), GALILEO, SBAS, QZSS
- Количество каналов
- 72
- Точность позиционирования (2D)
- 1.5 м (на открытой местности)
- Точность определения скорости
- 0.05 м/с
- Чувствительность приёмника
- Слежение -166 дБм; Захват -160 дБм
- Частота обновления данных
- 1–10 Гц (по умолчанию 10 Гц)
- Скорость передачи данных (Baud Rate)
- 115200 бод
- Тип антенны
- Встроенная керамическая
- Индикация

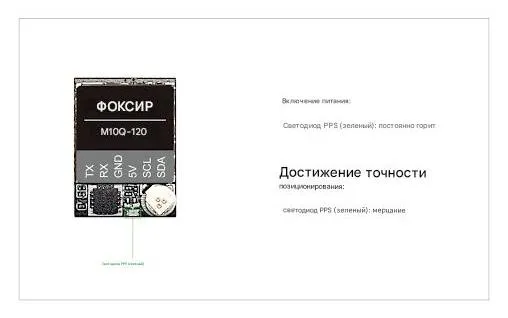

- Зелёный светодиод PPS (постоянно — питание, мигает — достигнута точность позиционирования)
- Динамические характеристики
- Высота до 50000 м, скорость до 500 м/с, ускорение до 4G
- Рабочая температура
- -40°C … +85°C

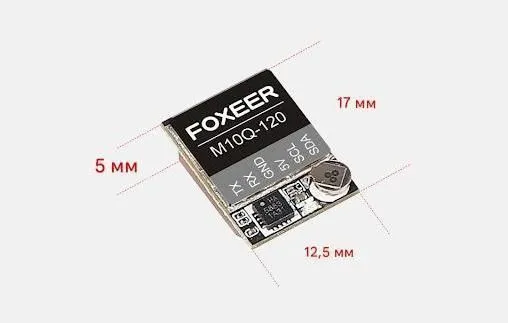

- Габаритные размеры
- 12.5 x 17 x 5 мм
- Вес
- 2.7 г
- Монтаж
- Устанавливать модуль на верхней части рамы антенной вверх. Сторона с разъёмом должна быть направлена по направлению полёта дрона

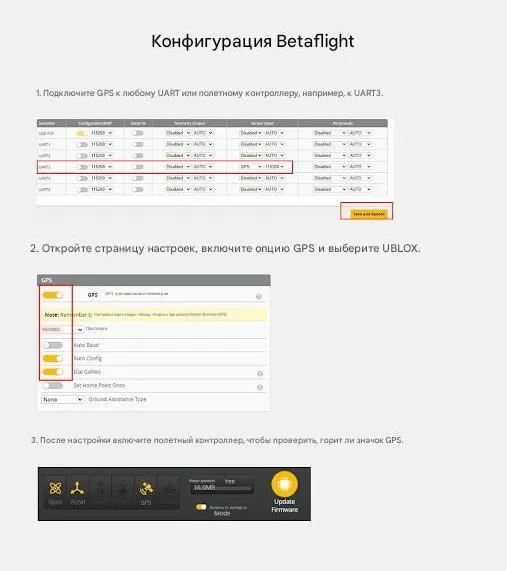

- Ориентация компаса в Betaflight
- В конфигураторе Betaflight для данного модуля необходимо установить поворот компаса: CW 180° Flip
- Подключение

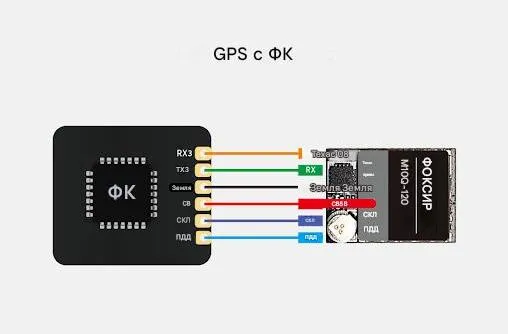

- Подключить модуль к любому свободному UART на полётном контроллере, используя контакты 5V, GND, RX (к TX контроллера), TX (к RX контроллера), SCL, SDA

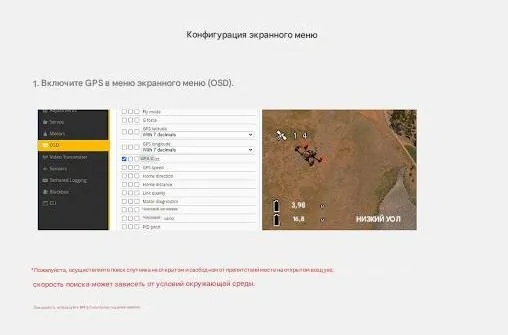

- 3. На вкладке OSD добавить необходимые элементы
- количество спутников, координаты, скорость, расстояние и направление до дома
- Модель компаса
- В данной версии используется компас QMC5883, в то время как M10Q-120 V2 оснащён компасом IST8310
- Настройка компаса
- Для данной версии требуется поворот CW 180° Flip, для версии V2 — CW 90° Flip
