GPS-модуль Foxeer M10Q-250 с компасом QMC5883
Ответим по срокам, цене и совместимости компонентов в течение одного рабочего дня.
- Поддерживаемые спутниковые системы
- GPS (L1), ГЛОНАСС (L1), Beidou (B1), GALILEO, SBAS, QZSS
- Количество каналов
- 72
- Точность позиционирования (2D)
- 1.5 м (на открытой местности)
- Точность определения скорости
- 0.05 м/с
- Чувствительность приёмника
- Слежение -166 дБм; Захват -160 дБм
- Частота обновления данных
- 1–10 Гц (по умолчанию 10 Гц)
Описание

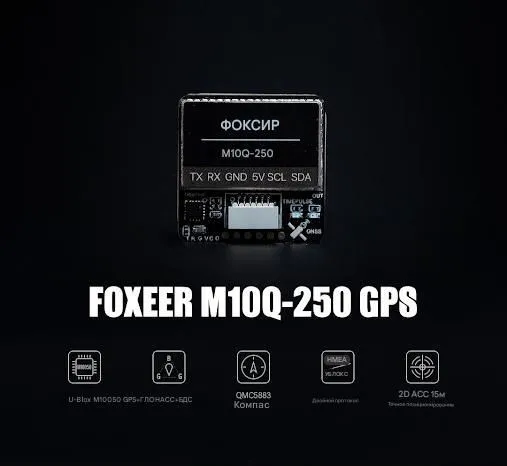

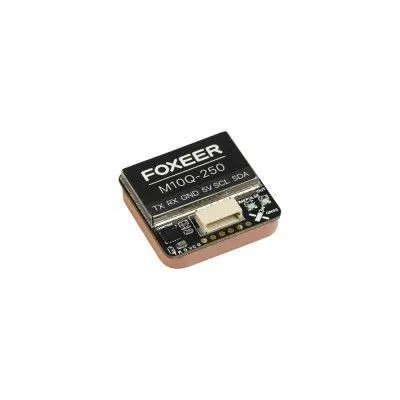

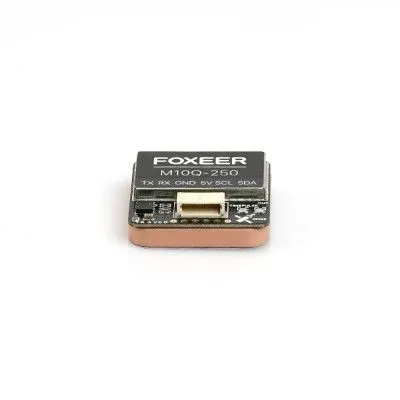

Крупноформатный GPS-модуль Foxeer M10Q-250 для FPV-дронов, построенный на современном чипе u-blox M10 (10-го поколения) и оснащённый магнитометром QMC5883. Модель в квадратном корпусе 25x25 мм поддерживает одновременную работу с несколькими спутниковыми системами (GPS, ГЛОНАСС, Beidou, GALILEO), имеет резервный аккумулятор и дополнительный вывод точного времени (Timepulse). Высокая чувствительность, точность позиционирования 1.5 м и частота обновления 10 Гц обеспечивают надёжное выполнение функций «возврат домой» (RTH) и точное удержание позиции, особенно на крупных и дальнеполётных дронах.
Общие характеристики
- Тип устройства: GPS-модуль со встроенным магнитометром (компасом)
- Модель: Foxeer M10Q-250 (с компасом QMC5883)
- Основной чипсет: u-blox M10 (10-е поколение)

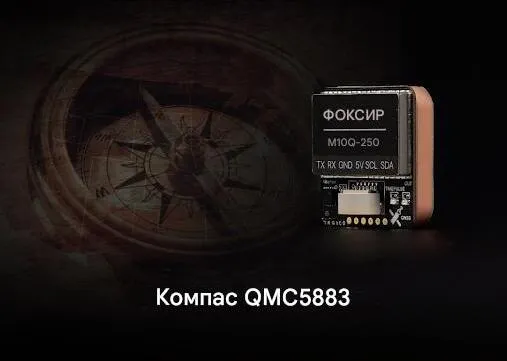

- Встроенный компас: Магнитометр QMC5883

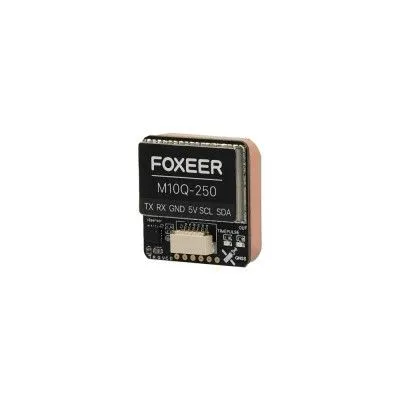

- Интерфейс подключения: UART (контакты 5V, GND, RX, TX, SCL, SDA)
- Дополнительный вывод: Timepulse (импульс точного времени)
- Напряжение питания: 5 В

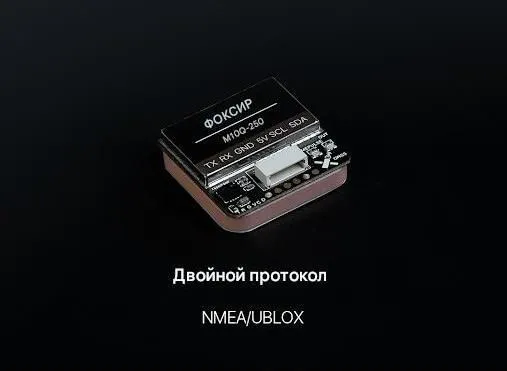

- Протоколы данных: NMEA / UBX (U-blox), двойной режим
Характеристики
- Поддерживаемые спутниковые системы
- GPS (L1), ГЛОНАСС (L1), Beidou (B1), GALILEO, SBAS, QZSS
- Количество каналов
- 72
- Точность позиционирования (2D)
- 1.5 м (на открытой местности)
- Точность определения скорости
- 0.05 м/с
- Чувствительность приёмника
- Слежение -166 дБм; Захват -160 дБм
- Частота обновления данных
- 1–10 Гц (по умолчанию 10 Гц)
- Скорость передачи данных (Baud Rate)
- 115200 бод
- Тип антенны
- Встроенная керамическая

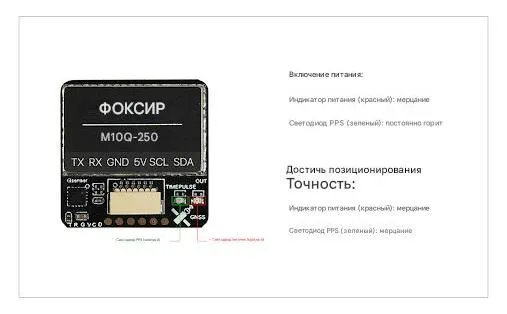

- Индикация
- Зелёный светодиод PPS, Красный светодиод питания (мигают при работе)
- Динамические характеристики
- Высота до 50000 м, скорость до 500 м/с, ускорение до 4G
- Рабочая температура
- -40°C … +85°C

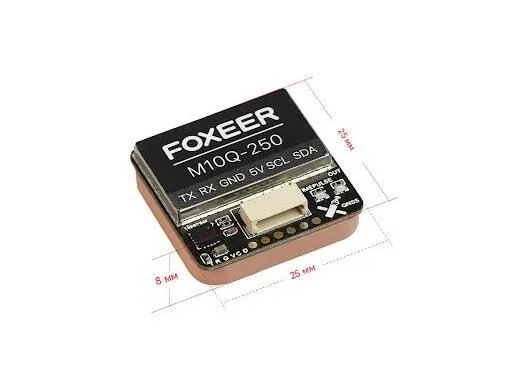

- Габаритные размеры
- 25 x 25 x 8 мм
- Вес
- 12 г
- Монтаж
- Устанавливать модуль на верхней части рамы антенной (плоская сторона) вверх. Сторона с разъёмом должна быть направлена по направлению полёта дрона
- Ориентация компаса в Betaflight
- В конфигураторе Betaflight для данного модуля необходимо установить поворот компаса: CW 90° Flip

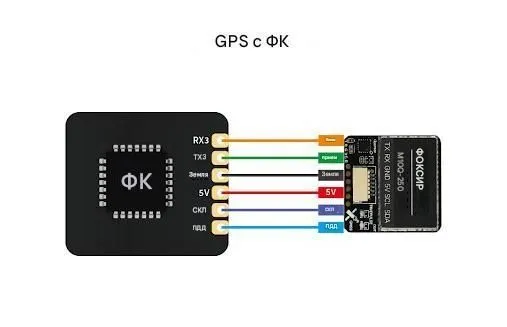

- Подключение

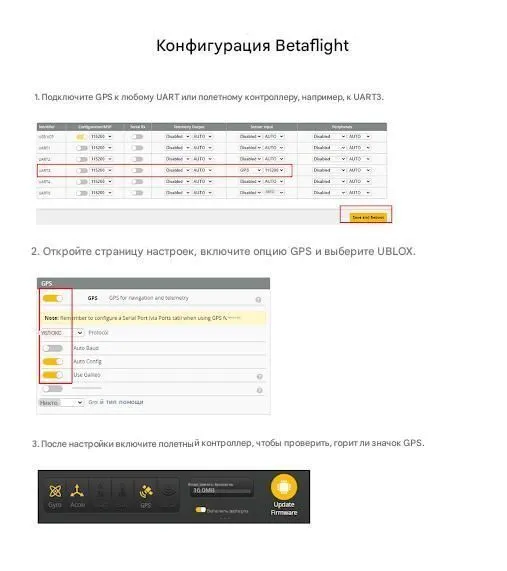

- Подключить модуль к любому свободному UART на полётном контроллере, используя контакты 5V, GND, RX (к TX контроллера), TX (к RX контроллера), SCL, SDA. Вывод Timepulse в стандартных FPV-сборках обычно не используется

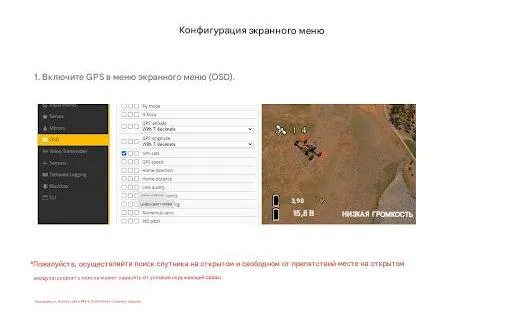

- На вкладке OSD добавить необходимые элементы
- количество спутников, координаты, скорость, расстояние и направление до дома
- Модель компаса
- В данной версии используется компас QMC5883, в то время как M10Q-250 V2 оснащён компасом IST8310
- Настройка компаса
- Для данной версии требуется поворот CW 90° Flip, для версии V2 — CW 180° flip
- Индикация
- В данной версии красный светодиод питания мигает при работе, в описании V2 эта функция не указана
- Модель M10Q-120 (QMC5883)
- Размеры 12.5 x 17 x 5 мм, вес 2.7 г, ориентация компаса в Betaflight — CW 180° Flip, особенности — сверхлёгкий, прямоугольный
- Модель M10Q-250 (QMC5883)
- Размеры 25 x 25 x 8 мм, вес 12 г, ориентация компаса в Betaflight — CW 90° Flip, особенности — крупный квадратный, наличие вывода Timepulse
