Плата AIO Foxeer Reaper V3 (F745 + 45A, ICM42688)
Ответим по срокам, цене и совместимости компонентов в течение одного рабочего дня.
- Процессор (CPU)
- STM32F745
- Гироскоп/акселерометр
- ICM-42688-P (SPI)
- Входное напряжение
- 2 – 6S LiPo (8.4 – 25.2 В)
- Встроенный BEC
- DC 5 В / 2.5 А
- Черный ящик (Blackbox)
- 16 Мб (встроенная флеш-память)
- Программное обеспечение
- Betaflight (целевая прошивка: FOXEERF745V3_AIO) / iNav (FOXEERF745AIO V3)
Описание

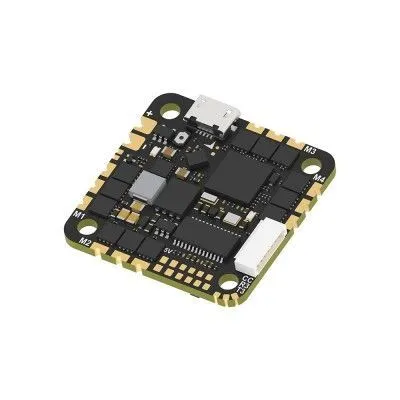

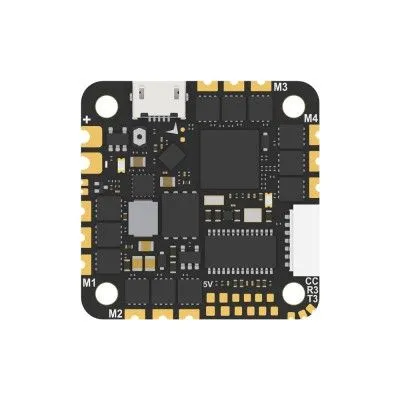

Компактная интегральная плата третьего поколения формата «всё в одном» (AIO), объединяющая высокопроизводительный полётный контроллер и 4-в-1 регулятор оборотов. Предназначена для гоночных дронов, микро-коптеров и специализированных БПЛА с питанием 2-6S. Плата построена на мощном процессоре STM32F745 с современным гироскопом ICM-42688-P (SPI, частота опроса до 8 кГц), оснащена 16 Мб памятью для чёрного ящика, 5 портами UART и 7-пиновым разъёмом для прямого подключения цифровых систем DJI / Caddx Vista. 4-в-1 регулятор на 45A с прошивкой Bluejay по умолчанию (опционально BLHeli-S) обеспечивает плавную и надёжную работу. Плата совместима с прошивками Betaflight и iNav, что позволяет использовать её в широком спектре задач — от классических гонок до автономных полётов.
Общие характеристики
- Тип устройства: Интегральная плата AIO (All-In-One), объединяющая FC и 4-в-1 ESC
- Модель: Foxeer Reaper AIO V3
- Форм-фактор: 32.5 x 32.5 мм, крепление 25.5 x 25.5 мм (M2)
- Процессор (MCU): STM32F745 (Cortex-M7)

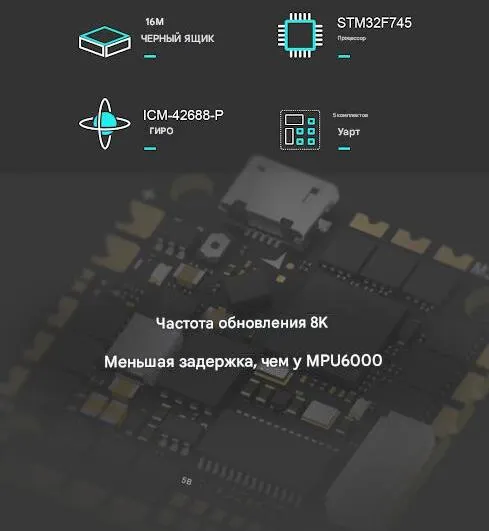

- Гироскоп (Gyro): ICM-42688-P (SPI, частота опроса до 8 кГц)
- Назначение: Компактная сборка гоночных дронов, микро-коптеров и специализированных БПЛА с питанием 2-6S
Характеристики
- Процессор (CPU)
- STM32F745
- Гироскоп/акселерометр
- ICM-42688-P (SPI)
- Входное напряжение
- 2 – 6S LiPo (8.4 – 25.2 В)
- Встроенный BEC
- DC 5 В / 2.5 А
- Черный ящик (Blackbox)
- 16 Мб (встроенная флеш-память)
- Программное обеспечение
- Betaflight (целевая прошивка: FOXEERF745V3_AIO) / iNav (FOXEERF745AIO V3)
- OSD
- Betaflight OSD

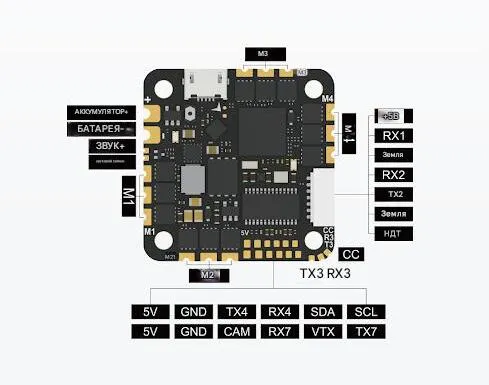

- Последовательные порты (UART)
- 5 наборов (UART1, UART2, UART4, UART7)

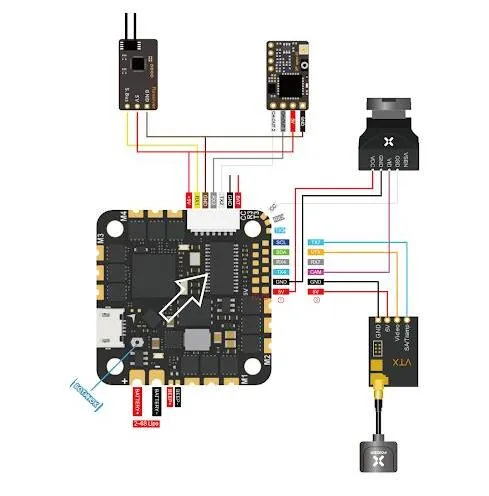

- Разъемы

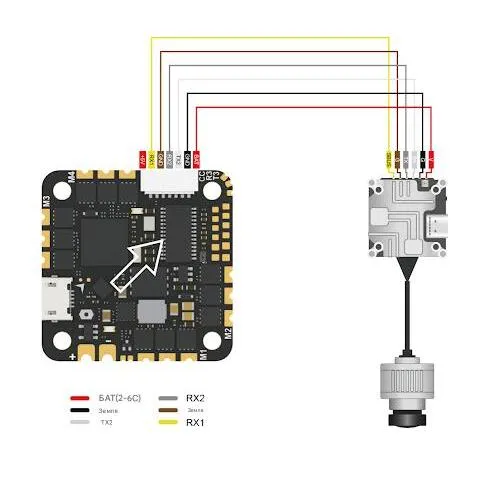

- 7-пиновый разъем для DJI/Vista, Micro USB
- Управление камерой (CAM)
- Выделенный выход
- Управление VTX
- SmartAudio / IRC Tramp (через TX7)

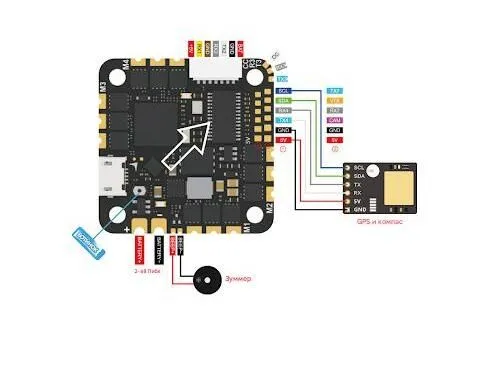

- Зуммер (Buzzer)
- Поддерживается (контакты BEEP+, BEEP-)
- Светодиоды (LED)
- Отдельного вывода для адресных светодиодов нет (только индикатор питания)

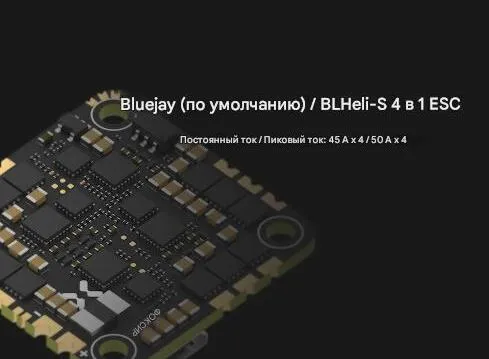

- Прошивка
- Bluejay (G-H-30-96-v0.16) по умолчанию / опционально BLHeli-S (G-H-30 16.7)
- Непрерывный ток
- 45 А x 4
- Пиковый ток (Burst)
- 50 А x 4
- Входной сигнал
- DShot300 / DShot600
- Датчик тока
- Поддерживается, масштаб (Current scale): 100
- Телеметрия
- Отсутствует
- Программирование
- Поддержка стикового программирования (Stick Programming)

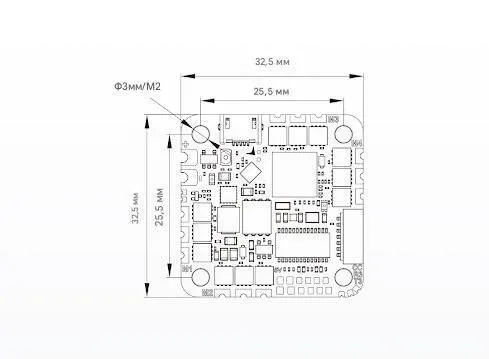

- Габариты платы
- 32.5 x 32.5 мм
- Посадочные отверстия
- 25.5 x 25.5 мм, диаметр 3 мм / резьба M2
- Вес
- 8.9 г
- Рабочая температура
- от -20°C до +55°C
- Рабочая влажность
- 20–95%
- Температура хранения
- от -20°C до +70°C
