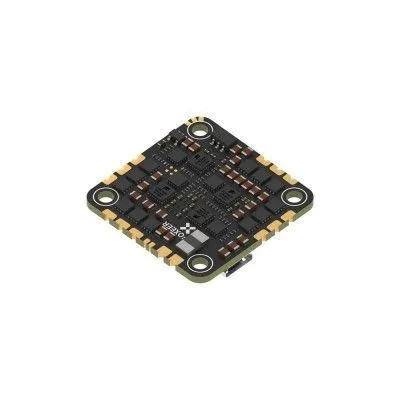

Плата AIO Foxeer Reaper V4 (F745 + 35A, MPU6000)
Ответим по срокам, цене и совместимости компонентов в течение одного рабочего дня.
- Процессор (CPU)
- STM32F745
- Гироскоп/акселерометр
- MPU6000 (SPI)
- Входное напряжение FC
- 2 – 4S LiPo
- Встроенный BEC
- DC 5 В / 2 А
- Черный ящик (Blackbox)
- 16 Мб (встроенная флеш-память)
- Программное обеспечение
- Betaflight (целевая прошивка: FOXEERF745V4_AIO)
Описание
Компактная интегральная плата четвертого поколения формата «всё в одном» (AIO), объединяющая высокопроизводительный полётный контроллер и 4-в-1 регулятор оборотов. Предназначена для гоночных дронов, микро-коптеров и специализированных БПЛА с питанием 2-4S. Плата построена на мощном процессоре STM32F745 (Cortex-M7) с гироскопом MPU6000 (SPI), оснащена 16 Мб памятью для чёрного ящика, 5 портами UART и 8-пиновым разъёмом для прямого подключения цифровых систем DJI / Caddx Vista. 4-в-1 регулятор на 35A с поддержкой протокола Bluejay обеспечивает плавную и надёжную работу.
Общие характеристики

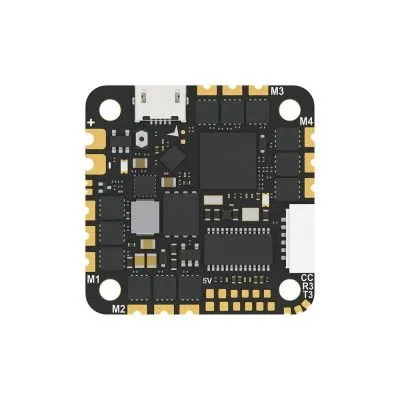

- Тип устройства: Интегральная плата AIO (All-In-One), объединяющая FC и 4-в-1 ESC
- Модель: Foxeer Reaper AIO V4
- Форм-фактор: 32.5 x 32.5 мм, крепление 25.5 x 25.5 мм (M2)

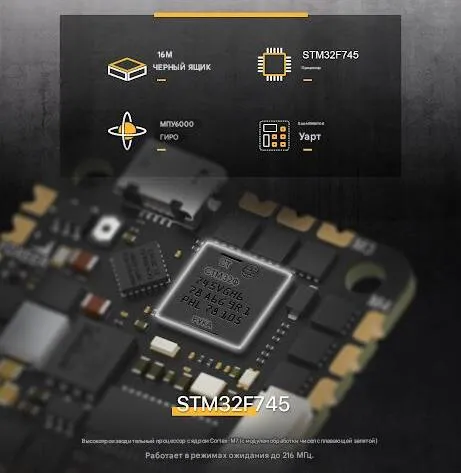

- Процессор (MCU): STM32F745 (Cortex-M7, с FPU, до 216 МГц)

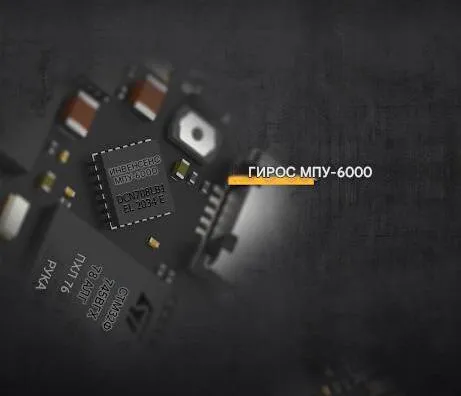

- Гироскоп (Gyro): MPU6000 (SPI) — проверенный временем сенсор с отличной устойчивостью к вибрациям
- Назначение: Компактная сборка гоночных дронов, микро-коптеров и специализированных БПЛА с питанием 2-4S
Характеристики
- Процессор (CPU)
- STM32F745
- Гироскоп/акселерометр
- MPU6000 (SPI)
- Входное напряжение FC
- 2 – 4S LiPo
- Встроенный BEC
- DC 5 В / 2 А

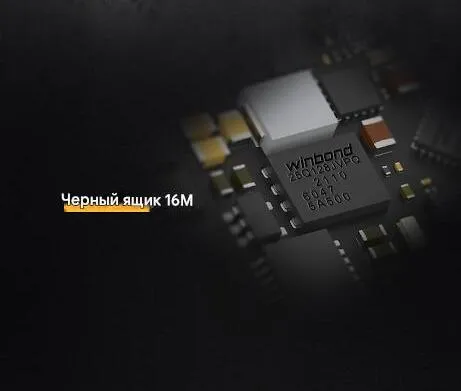

- Черный ящик (Blackbox)
- 16 Мб (встроенная флеш-память)
- Программное обеспечение
- Betaflight (целевая прошивка: FOXEERF745V4_AIO)
- OSD
- Betaflight OSD

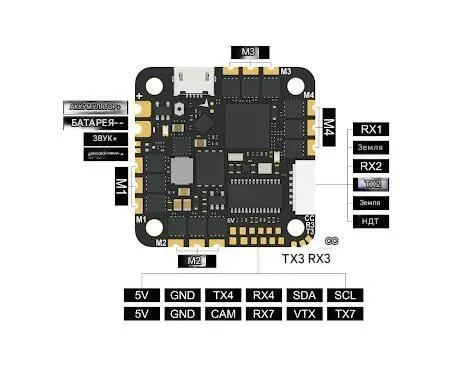

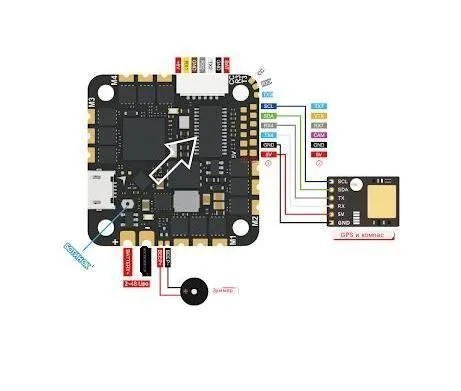

- Последовательные порты (UART)
- 5 наборов (UART1, UART2, UART3, UART4, UART7)
- Разъемы

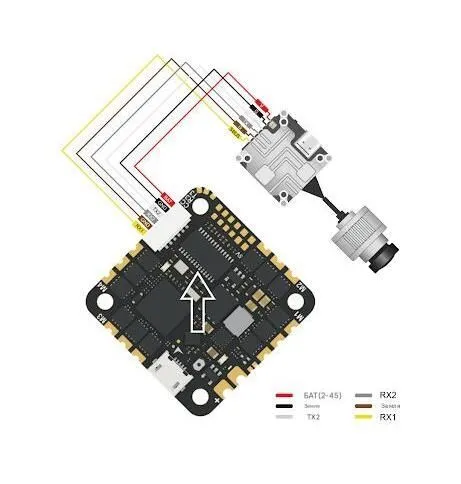

- 8-пиновый разъем для DJI, Micro USB
- Управление камерой (CAM)
- Выделенный выход
- Управление VTX
- SmartAudio / IRC Tramp (через TX7)
- Зуммер (Buzzer)
- Поддерживается (контакты BEEP+, BEEP-)
- Светодиоды (LED)
- Отдельного вывода для адресных светодиодов нет (только индикатор питания на плате)

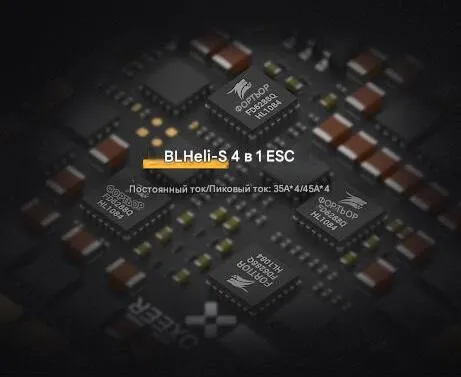

- Прошивка
- BLHeli-S (G-H-30 BLS 16.7), поддерживает протокол Bluejay
- Непрерывный ток
- 35 А x 4
- Пиковый ток (Burst)
- 45 А x 4
- Входное напряжение ESC
- 2 – 6S LiPo (8.4 – 25.2 В)
- Входной сигнал
- DShot300 / DShot600
- Датчик тока
- Поддерживается, масштаб (Current scale): 100
- Телеметрия
- Отсутствует
- Программирование
- Поддержка стикового программирования (Stick Programming)

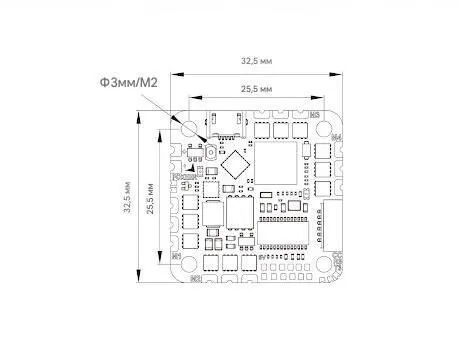

- Габариты платы
- 32.5 x 32.5 мм
- Посадочные отверстия
- 25.5 x 25.5 мм, диаметр 3 мм / резьба M2
- Вес
- 8.6 г
- Рабочая температура
- от -20°C до +55°C
- Рабочая влажность
- 20–95%
- Температура хранения
- от -20°C до +70°C
