Полетный контроллер BETAFPV F3 Brushed DSMX (SBUS) плата с приемником и OSD
Ответим по срокам, цене и совместимости компонентов в течение одного рабочего дня.
- Процессор
- STM32F303CCT6
- Гироскоп
- MPU6000
- ESC
- FET-ключи, 6.3 А (макс.)
- Прошивка
- Betaflight 3.1.7 (цель: BETAFLIGHTF3)
- OSD
- Интегрированный, управление по SPI DMA
- Приёмник
- DSMX, SBUS-протокол
Описание

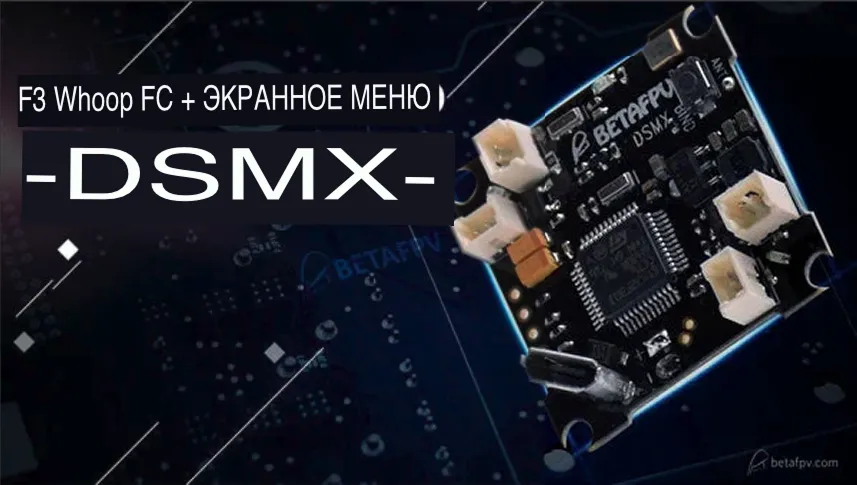

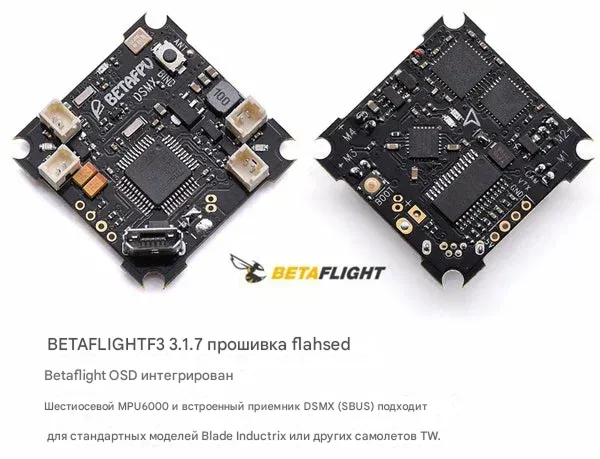

F3 Brushed Flight Controller (DSMX Rx + OSD) — это исторически первый в мире полётный контроллер для Whoop-дронов с интегрированным DSMX-приёмником и встроенным Betaflight OSD. Контроллер построен на процессоре STM32F303CCT6 с гироскопом MPU6000, оснащён встроенным приёмником DSMX (протокол SBUS) и предустановленной прошивкой Betaflight. Предназначен для микро-дронов с коллекторными (brushed) моторами на базе рамы Inductrix или Beta75. Поставлялся с предварительно припаянным силовым кабелем JST-PH 2.0 (PowerWhoop).
Общие характеристики
- Тип: Полётный контроллер для brushed Whoop-дронов
- Модель: BETAFPV F3 Brushed Flight Controller (DSMX Rx + OSD)
- Статус: Снята с производства (Discontinued)
- Рекомендуемая альтернатива: F3 V2 board / F4 board
- Назначение: Управление микро-дронами класса Whoop с коллекторными моторами
- Ключевое преимущество (историческое): Первый в мире Whoop-контроллер со встроенным DSMX-приёмником и Betaflight OSD
- Процессор: STM32F303CCT6
- Гироскоп: MPU6000 (Six-Axis)
- Прошивка: Betaflight 3.1.7 (предустановлена)
- OSD: Встроенный Betaflight OSD (управление через SPI DMA)
- Приёмник: Встроенный, DSMX, протокол SBUS
- ESC: Интегрированные FET-ключи, макс. ток 6.3 А
- Поддержка моторов: 6×15 мм, 7×20 мм, 8×20 мм, 8.5×20 мм и аналогичные brushed-моторы
- Размер платы: 26 × 26 мм
- Крепление: Совместимо с рамой Inductrix и другими 26 мм монтажными паттернами
- Кабель питания: 55 мм, JST-PH 2.0 (PowerWhoop), предварительно припаян
- Вес: 3.2 г
Характеристики
- Процессор
- STM32F303CCT6
- Гироскоп
- MPU6000
- ESC
- FET-ключи, 6.3 А (макс.)
- Прошивка
- Betaflight 3.1.7 (цель: BETAFLIGHTF3)
- OSD
- Интегрированный, управление по SPI DMA
- Приёмник
- DSMX, SBUS-протокол
- Размер
- 26 × 26 мм
- Вес
- 3.2 г
- Кабель питания
- 55 мм, JST-PH 2.0 (PowerWhoop)
- Совместимые рамы
- Blade Inductrix (без доработок), Beta75 (без доработок), Eachine E010/E011 (с доработкой)
- Постоянное свечение
- приёмник подключен или в режиме привязки
- Мигание
- приёмник не подключен
- Постоянное свечение
- питание подано
- Постоянное свечение
- моторы заармлены
- Высокая яркость
- для визуального поиска дрона в полёте
- НЕ совместим с
- Spektrum DXe, OrangeRX RF модуль
- Проблемы с дальностью
- На некоторых аппаратах Spektrum (например, DX6i, DX6e) при использовании протокола DSMX по умолчанию возможна низкая дальность связи. Рекомендуется переключить передатчик в режим DSM2
- Отсутствие датчика тока
- Значение ампер на OSD некорректно (инвалидно)
- Не предназначен для дальних полётов
- Дальность связи ограничена. Рекомендуется располагать антенну приёмника вертикально и на максимальном удалении от платы FC для улучшения сигнала
- Только brushed-моторы
- Контроллер не поддерживает brushless-двигатели
