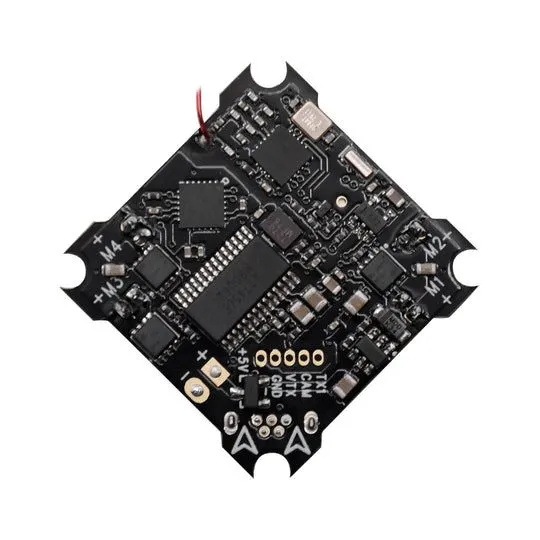

Полетный контроллер BETAFPV F3 Brushed V2 с OSD и приемником
Ответим по срокам, цене и совместимости компонентов в течение одного рабочего дня.
- Процессор
- STM32F303CCT6
- Гироскоп
- MPU6000
- ESC
- MOSFET-ключи, 30 А непрерывно, Rds(on) 8.5 мОм @ 4.5 В
- Прошивка
- Betaflight 3.2.0 (таргет BETAFLIGHTF3)
- OSD
- Интегрированный Betaflight OSD
- Приёмник
- Frsky D8, SBUS
Описание

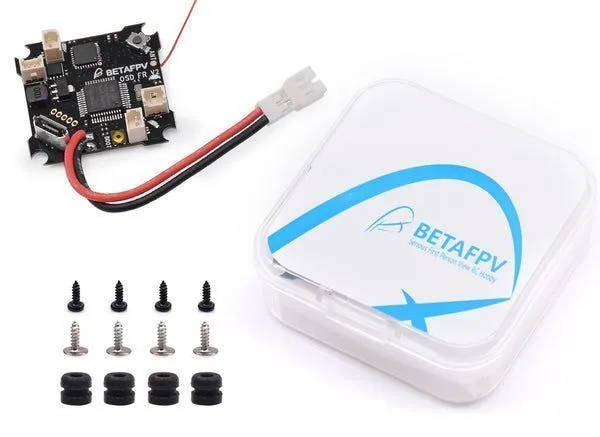

F3 Brushed Flight Controller (Frsky Rx + OSD V2) — это улучшенная версия популярного полётного контроллера для brushed Whoop-дронов со встроенным Frsky-приёмником и Betaflight OSD. Версия V2 включает три ключевых улучшения по сравнению с оригинальной F3 платой: мощные 30А MOSFET-ключи со сверхнизким сопротивлением (8.5 мОм), наличие UART-порта TX1 для управления видеопередатчиком и защиту от переполюсовки. Контроллер построен на процессоре STM32F303CCT6 с гироскопом MPU6000, оснащён встроенным Frsky D8-приёмником (SBUS) и предустановленной прошивкой Betaflight 3.2.0. Поставляется с предварительно припаянным силовым кабелем JST-PH 2.0 (PowerWhoop) длиной 55 мм.
Общие характеристики
- Тип: Полётный контроллер для brushed Whoop-дронов
- Модель: BETAFPV F3 Brushed Flight Controller (Frsky Rx + OSD V2)
- Назначение: Управление микро-дронами класса Whoop с коллекторными моторами

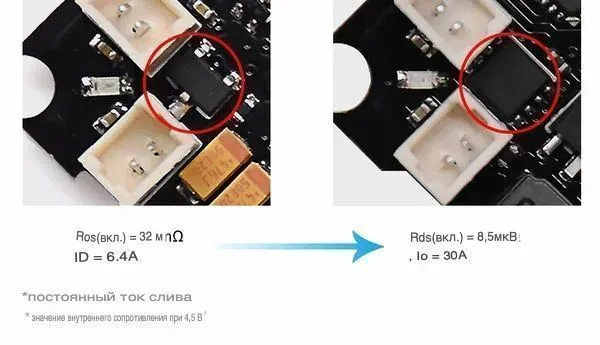

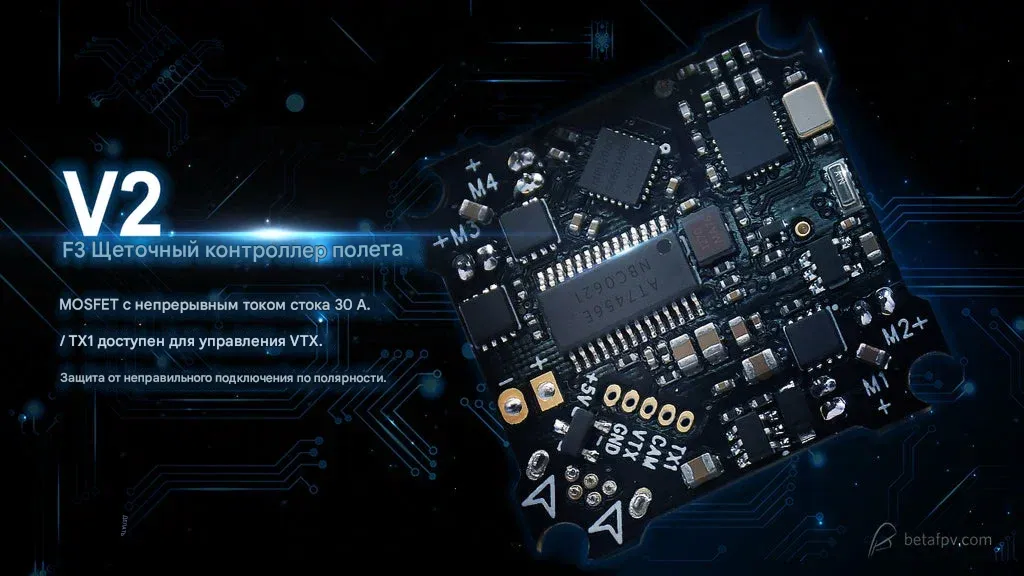

- Ключевые улучшения V2: 30А MOSFET, TX1 для управления VTX, защита от переполюсовки

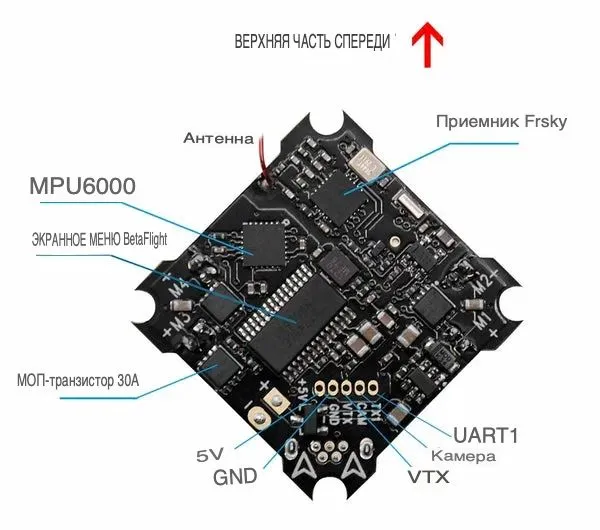

- Процессор: STM32F303CCT6
- Гироскоп: MPU6000 (Six-Axis)
- Прошивка: Betaflight 3.2.0 (предустановлена, таргет BETAFLIGHTF3)
- OSD: Встроенный Betaflight OSD (управление через SPI DMA)
- Приёмник: Встроенный Frsky D8, протокол SBUS
- ESC: Интегрированные MOSFET-ключи, макс. непрерывный ток 30 А, сопротивление открытого канала 8.5 мОм (при 4.5 В)
- Поддержка моторов: 6×15 мм, 7×20 мм, 8×20 мм, 8.5×20 мм и аналогичные brushed-моторы
- Размер платы: 26 × 26 мм
- Крепление: Совместимо с рамой Inductrix и другими 26 мм монтажными паттернами

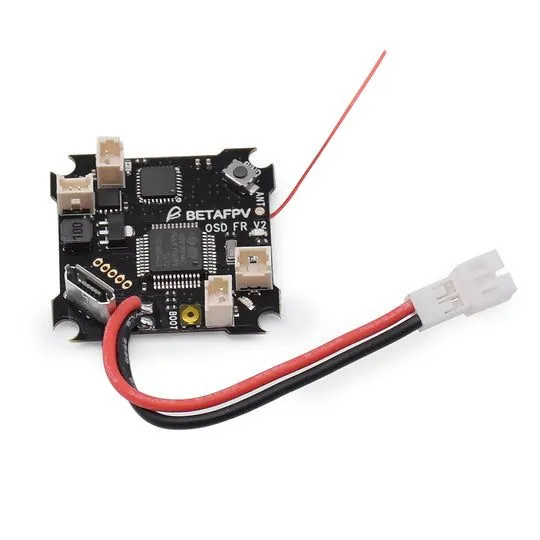

- Кабель питания: 55 мм, JST-PH 2.0 (PowerWhoop), предварительно припаян
- Вес: 3.5 г

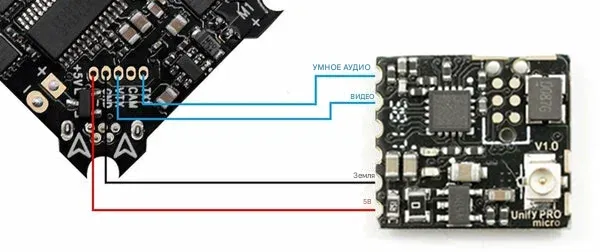

- Дополнительно: UART TX1 для управления VTX, защита от переполюсовки
Характеристики
- Процессор
- STM32F303CCT6
- Гироскоп
- MPU6000
- ESC
- MOSFET-ключи, 30 А непрерывно, Rds(on) 8.5 мОм @ 4.5 В
- Прошивка
- Betaflight 3.2.0 (таргет BETAFLIGHTF3)
- OSD
- Интегрированный Betaflight OSD
- Приёмник
- Frsky D8, SBUS
- Размер
- 26 × 26 мм
- Вес
- 3.5 г
- Кабель питания
- 55 мм, JST-PH 2.0 (PowerWhoop)

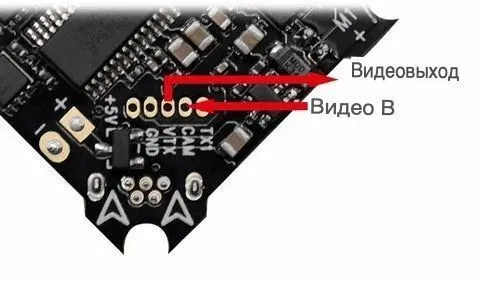

- VTX Control
- TX1 (UART1)
- Защита
- От переполюсовки
- Совместимые рамы
- Blade Inductrix (без доработок), Beta75 (без доработок), Eachine E010/E011 (с доработкой)

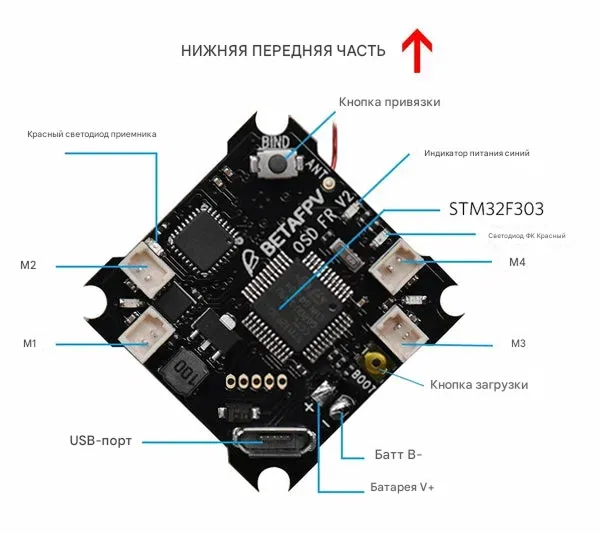

- Постоянное свечение
- приёмник подключен или в режиме привязки
- Мигание
- приёмник не подключен
- Постоянное свечение
- питание подано
- Постоянное свечение
- моторы заармлены
- Высокая яркость
- для визуального поиска дрона в полёте
- Отсутствие датчика тока
- Значение ампер на OSD некорректно (инвалидно)
- Не предназначен для дальних полётов
- Дальность связи ограничена. Рекомендуется располагать антенну приёмника вертикально и на максимальном удалении от платы FC для улучшения сигнала
- Только brushed-моторы
- Контроллер не поддерживает brushless-двигатели
- Версия Frsky D8
- Поддерживается только протокол D8. D16 и ACCESS не поддерживаются
